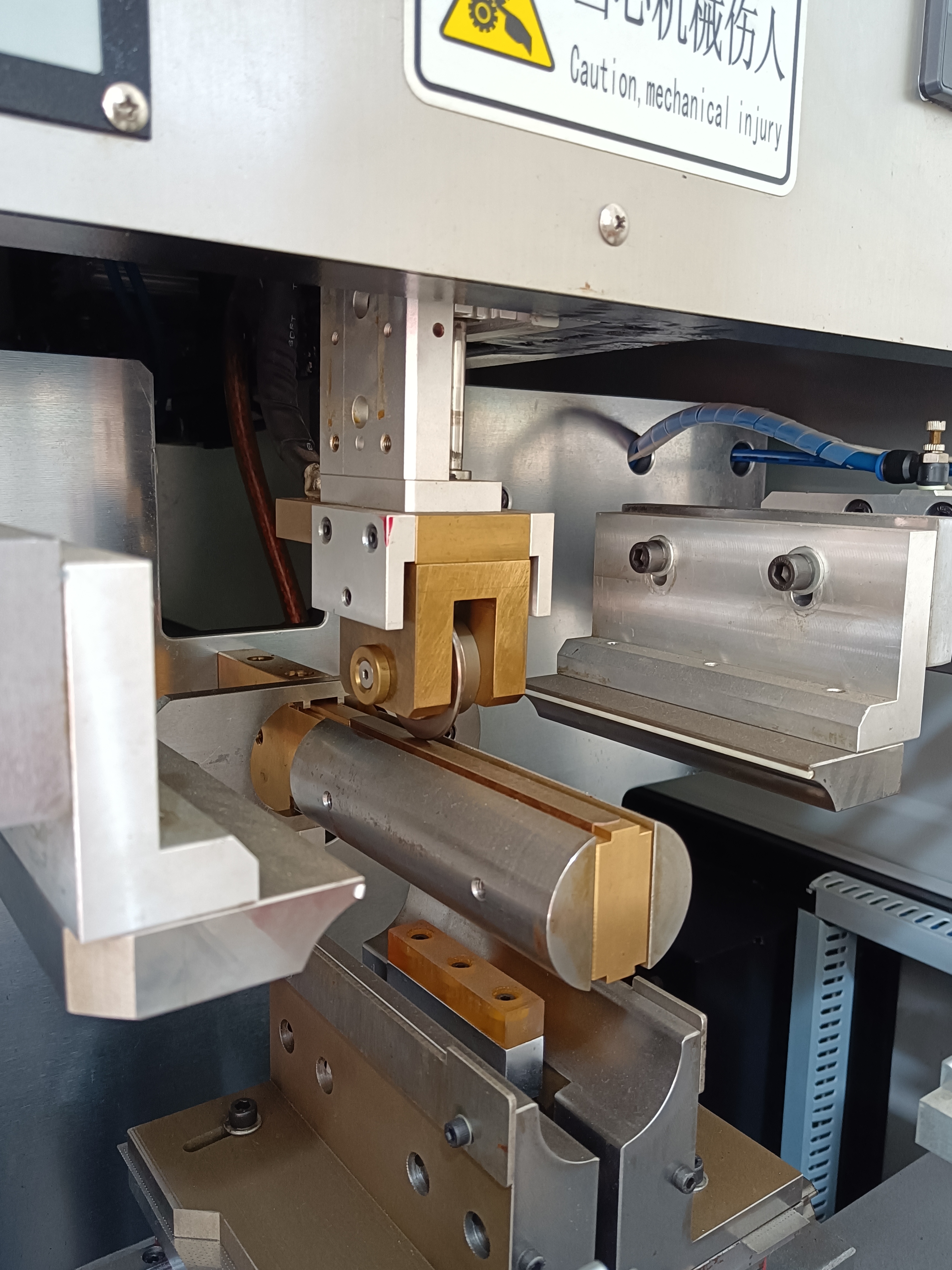

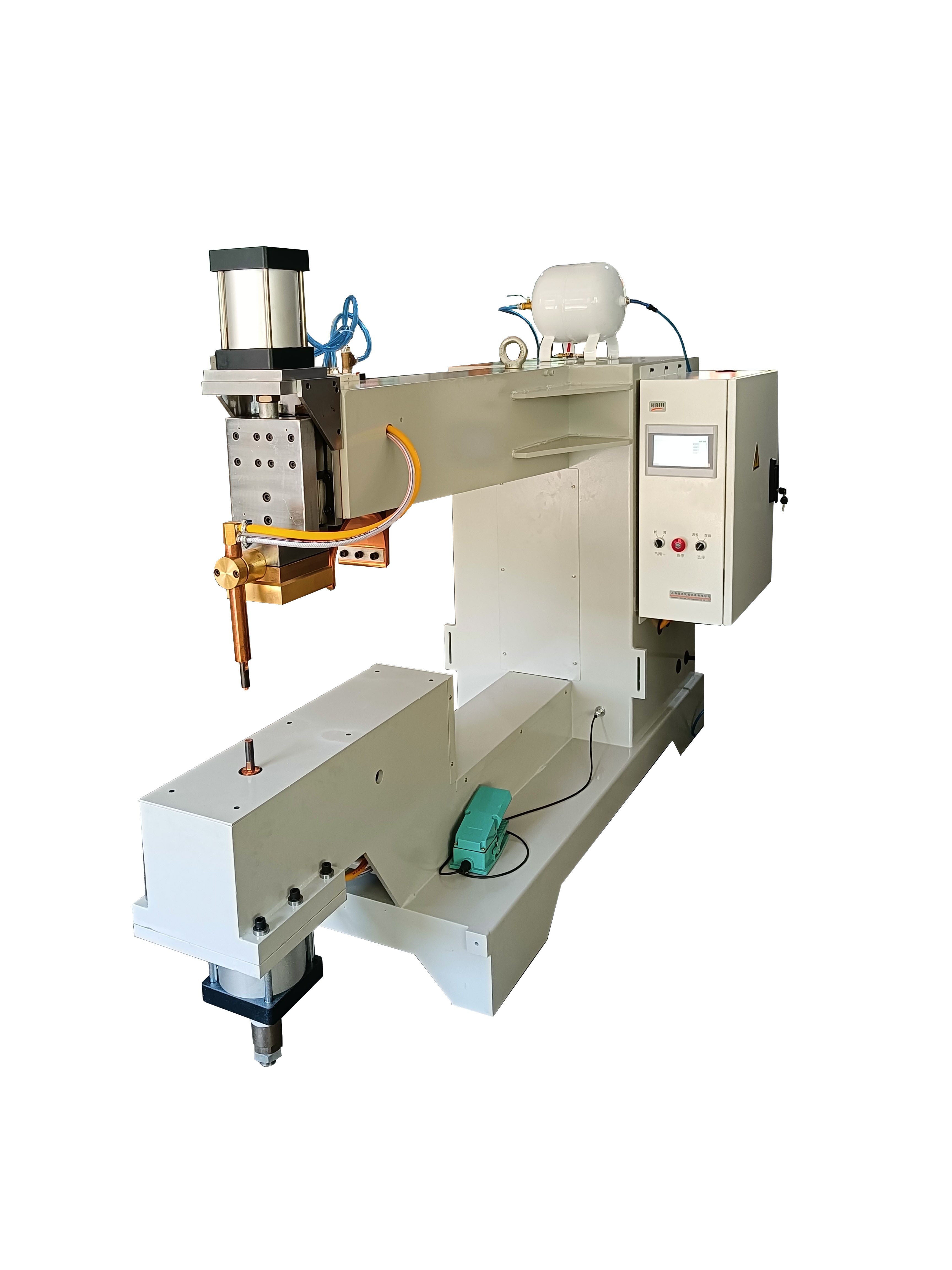

縫焊機就是指焊件裝配成搭接或對接接頭并放置于兩滾輪電極中間，滾輪電極加壓焊件并旋轉，連續或斷續脈沖送電，形成一條連續焊縫的電阻焊機器。可以說，縫焊機是點焊中的一種演變。

縫焊機主控制器選用運動控制器可編程控制器為基礎控制模塊，依據用戶要求，讓整個設備具有極強的智能性和柔性，應屬性價比和可靠性的控制器。

? ? ? 中頻點焊機適用于焊接五金工藝、汽車、鈑金件等行業，焊接效率高、實際操作便捷、對實際操作維修及綠色環保層面的考慮也細致周全，直接式加壓機構，隨動性能好，焊接速度快、導向部選用摩擦力小的特殊材料。

很多人以為點焊機便是電焊機，其實這種認知是過錯的，其實點焊機是點焊機，電焊機是電焊機，他們兩有很大的差異，下面為我們介紹一下他們的差異。

電焊機與點焊機原理差異

電焊機是使用正負南北極在瞬間短路時發生的高溫電弧來熔化電焊條上的焊料和被焊資料，使被觸摸物相結合的目的。其結構十分簡略，便是一個大功率的變壓器。電焊機一般按輸出電源品種可分為兩種，一種是交流電源、一種是直流電。

電焊機優點：電焊機使用電動力，將電能瞬間轉換為熱能，電很遍及，電焊機適合在枯燥的環境下作業，不需要太多要求，因體積細巧，操作簡略，使用方便，速度較快，焊接后焊縫健壯等優點廣泛用于各個領域，特別對要求強度很高的制件特實用。

電焊機缺點：電焊機在使用的進程中焊機的周圍會發生必定的磁場，電弧焚燒時會向周圍發生輻射，弧光中有紅外線，紫外線等光種，還有金屬蒸汽和煙塵等有害物質，所以操作時有必要要做滿足的防護措施。焊接不適合于高碳鋼的焊接，由于焊接焊縫金屬結晶和偏析及氧化等進程，關于高碳鋼來說焊接功能不良，焊后簡單開裂，發生熱裂紋和冷裂紋。

點焊機系采用雙面雙點過流焊接的原理，作業時兩個電極加壓工件使兩層金屬在兩電極的壓力下構成必定的觸摸電阻，而焊接電流從一電極流經另一電極時在兩觸摸電阻點構成瞬間的熱熔接，且焊接電流瞬間從另一電極沿兩工件流至此電極構成回路，并且不會傷及被焊工件的內部結構。

點焊的工藝進程為注冊冷卻水；將焊件外表整理干凈，安裝精確后，送入上、下電極之間，施加壓力，使其觸摸良好；通電使兩工件觸摸外表受熱，部分熔化，構成熔核；斷電后保持壓力，使熔核在壓力下冷卻凝結，構成焊點；去除壓力，取出工件。焊接電流、電極壓力、通電時間及電極作業外表尺寸等點焊工藝參數對焊接質量有嚴重影響。

工藝流程差異

別的還有便是點焊機與電焊機的工藝流程不一樣，點焊的工藝進程為注冊冷卻水；將焊件外表整理干凈，安裝精確后，送入上、下電極之間，施加壓力，使其觸摸良好；通電使兩工件觸摸外表受熱，部分熔化，構成熔核；斷電后保持壓力，使熔核在壓力下冷卻凝結構成焊點；去除壓力，取出工件。焊接電流、電極壓力、通電時間及電極作業外表尺寸等點焊工藝參數對焊接質量有嚴重影響

　　電池鋰電點焊是利用高頻振動波傳遞到兩個需焊接的金屬表面，在加壓的情況下，使兩個金屬表面相互摩擦而形成分子層之間的熔合，其優點在于快速、節能、熔合強度高、導電性好、無火花、接近冷態加工；缺點是所焊接金屬件不能太厚（一般小于或等于5mm）、焊點位不能太大、需要加壓。

　　點焊機設備的安裝、修理和檢查必須由電工進行。焊機和線路發生故障時，應立即切斷電源，并通知電工修理。使用交流點焊機機作業應按照下列要求進行操作：多臺焊機接線時三相負載應平衡，初級線上必須有開關及熔斷保護器。

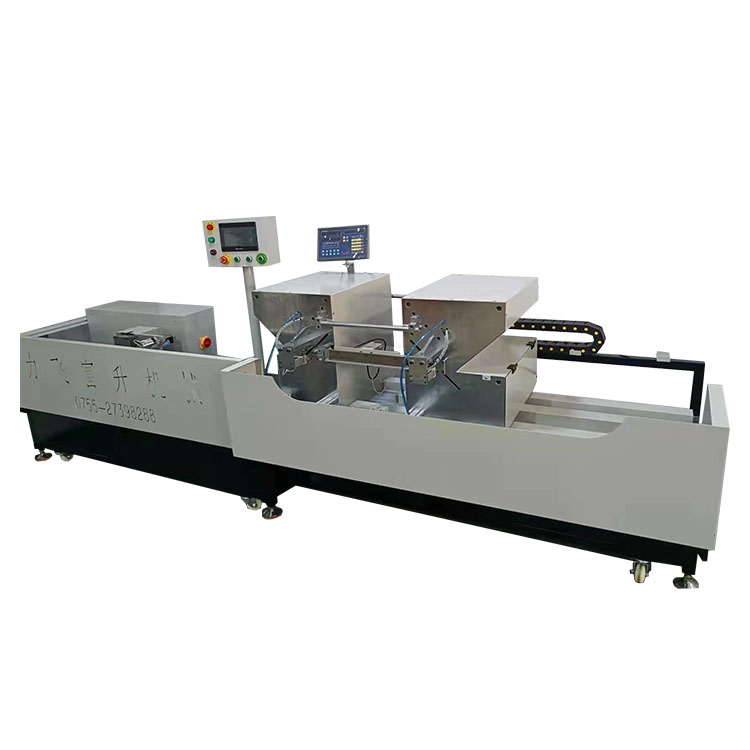

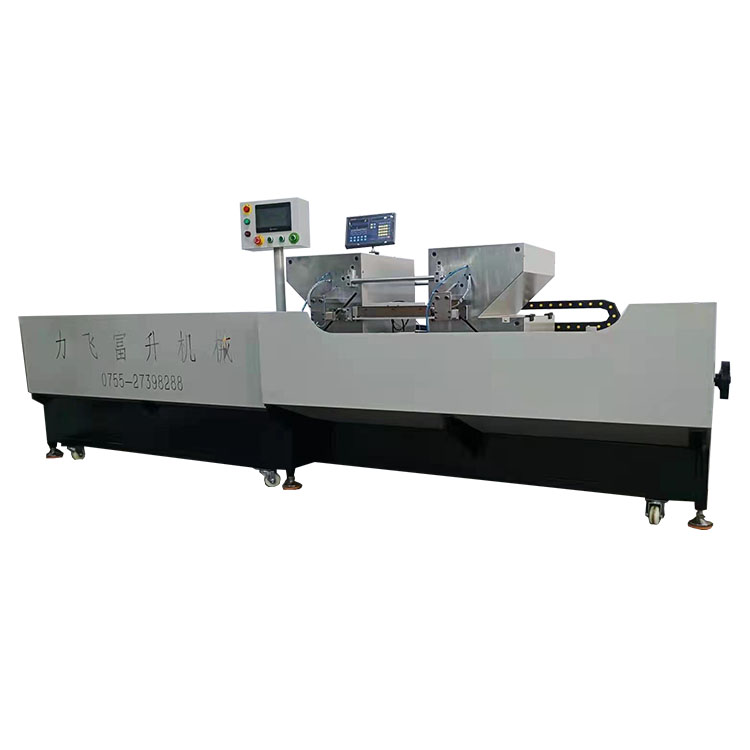

自 動 切 料 機
設備配置參數

?

1.運用步進、伺服電機、高速靜音切割機進行精準定位沖孔切割。

2.原材料長度、切料長度均可設置。

3.切料范圍285MM-1220MM。

4.切料尺寸手動調節有數顯顯示。

5.送料為PLC控制，觸摸屏調整。

6.切割后工藝效果：1,.長度0.02公差 ?2.切割端平整，無毛糙，無變形。

?

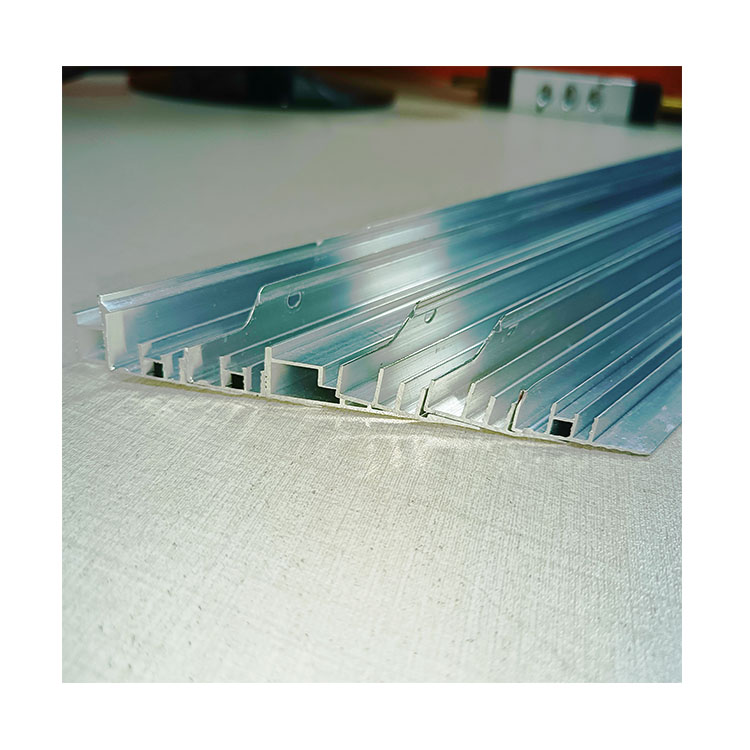

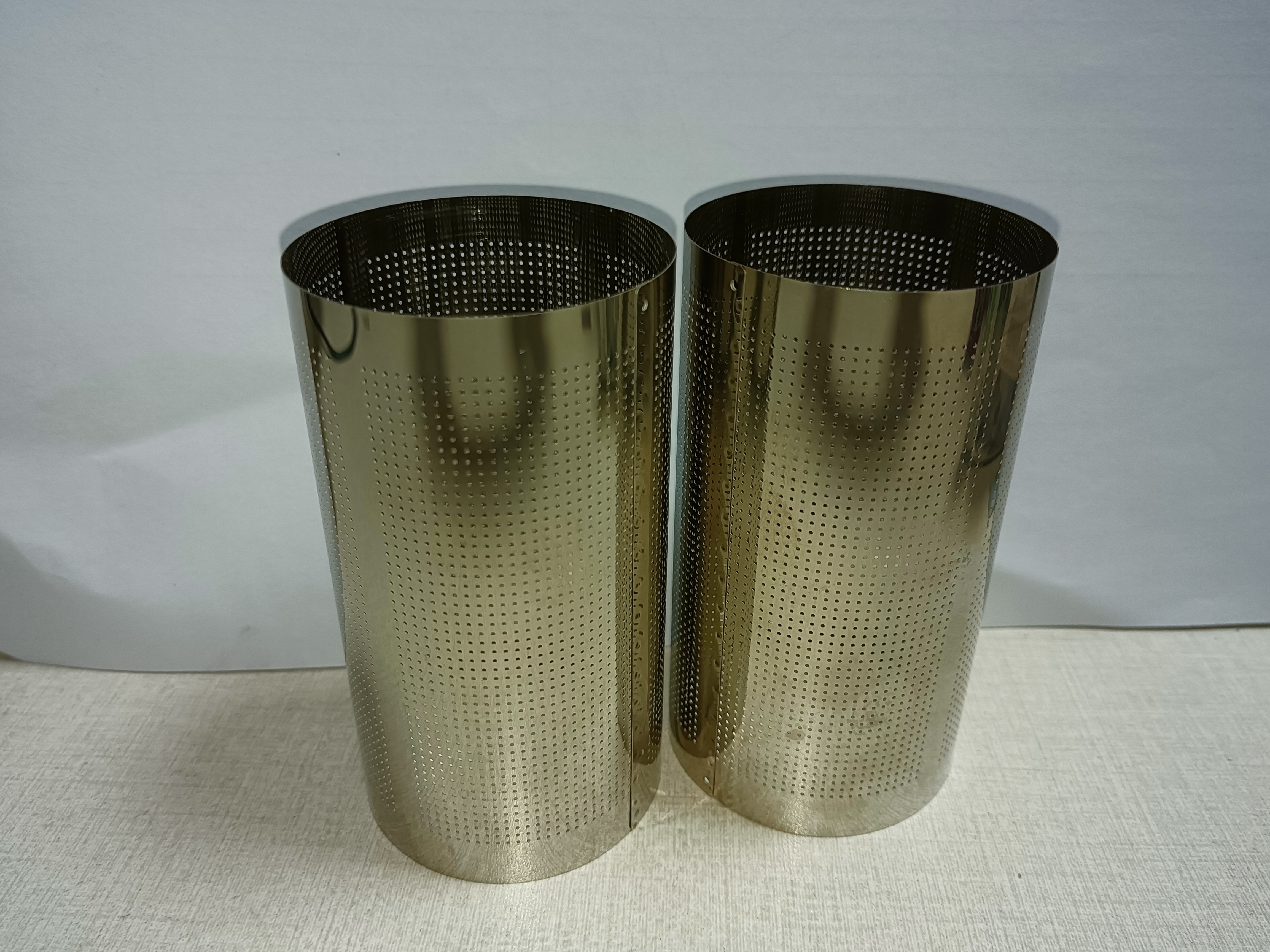

切割材料展示

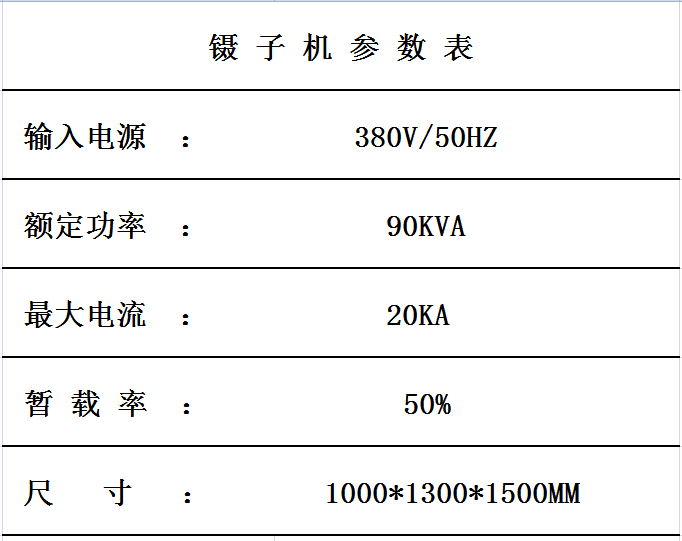

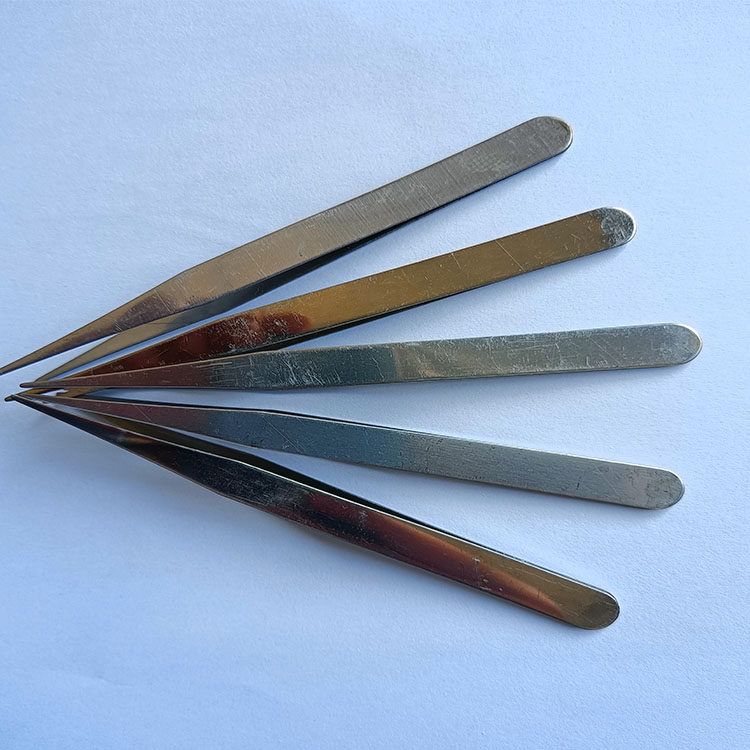

全自動眉夾/鑷子焊接機

?

設備特色

?代替人工 一人可看多臺設備。

?真空吸料 工件有磁無磁均可使用。

? ??6個大容量料倉? 每個料倉可放工件200個左右

可焊接一小時左右。

?

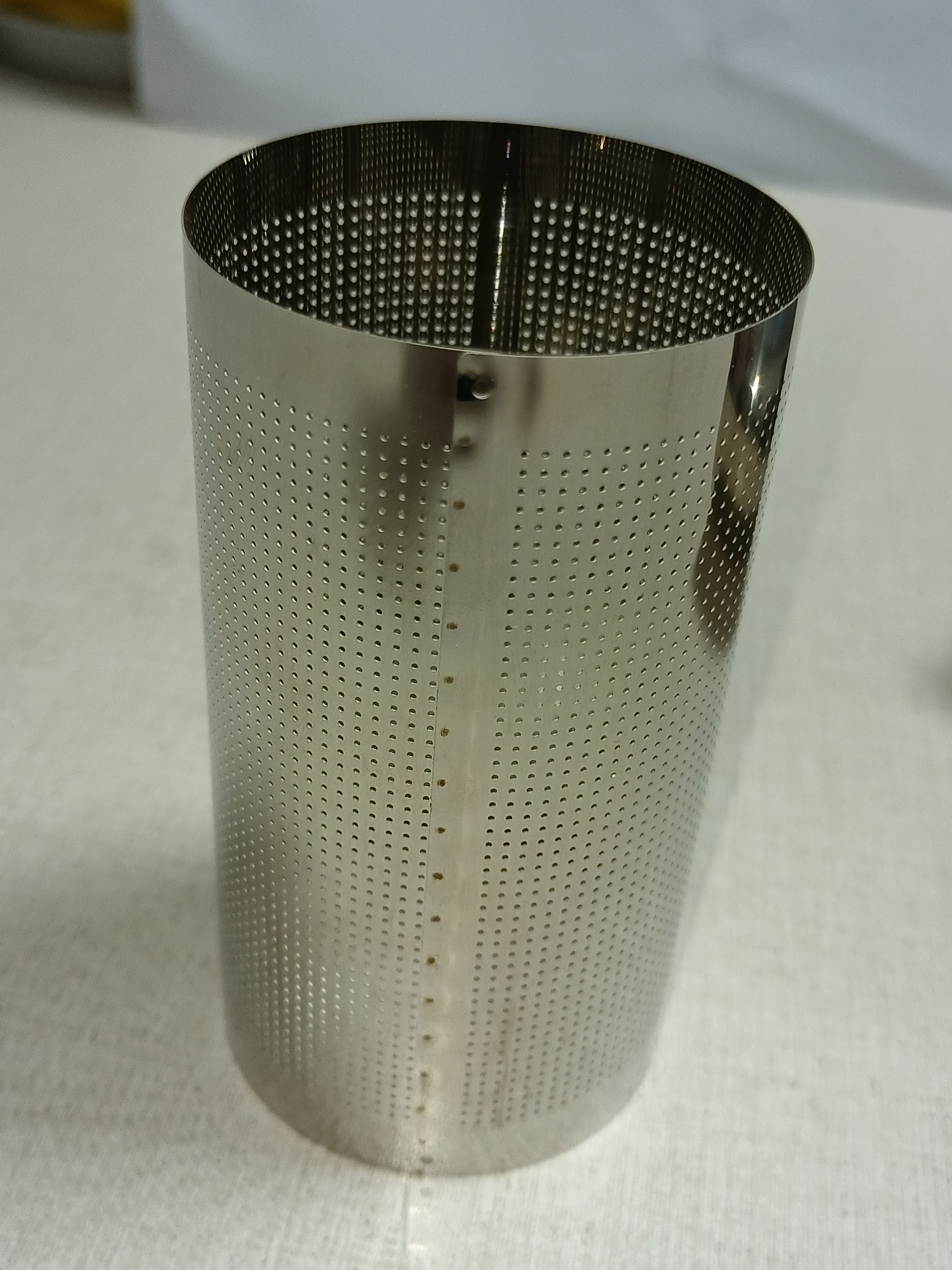

焊接樣件展示

?

技術參數及配置

●焊接電流為直流，當二次繞組中有感應/具磁性的材料時，不會影響焊接。
●使用電設備的負載平衡：中頻逆變式點凸焊機采用三相電源對電網的波動及壓降的適應性更強。
●更為精確、快速的電流控制：與工頻系統相比能更多、更精確的分析參數。
●更快達至設定電流：中頻在調節焊接電流時可比傳統技術快20倍。
●過程更為可靠：大部分應用阻焊的金屬采用直流焊接效果會更好。
●減少操作成本，包括節省每點焊接能量及縮短焊接周期。
●節省能量：特別適用于焊接厚的工件和高傳導性的金屬。如鋁和所有鍍鋅鋼板等。

中頻點焊機適用于：

銅、鋁、鎳、鉬、鎢、錳、金、銀及其他有色金屬的焊接。

廣泛應用于：

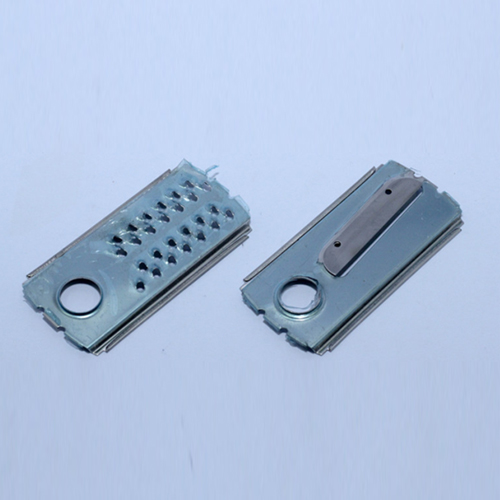

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

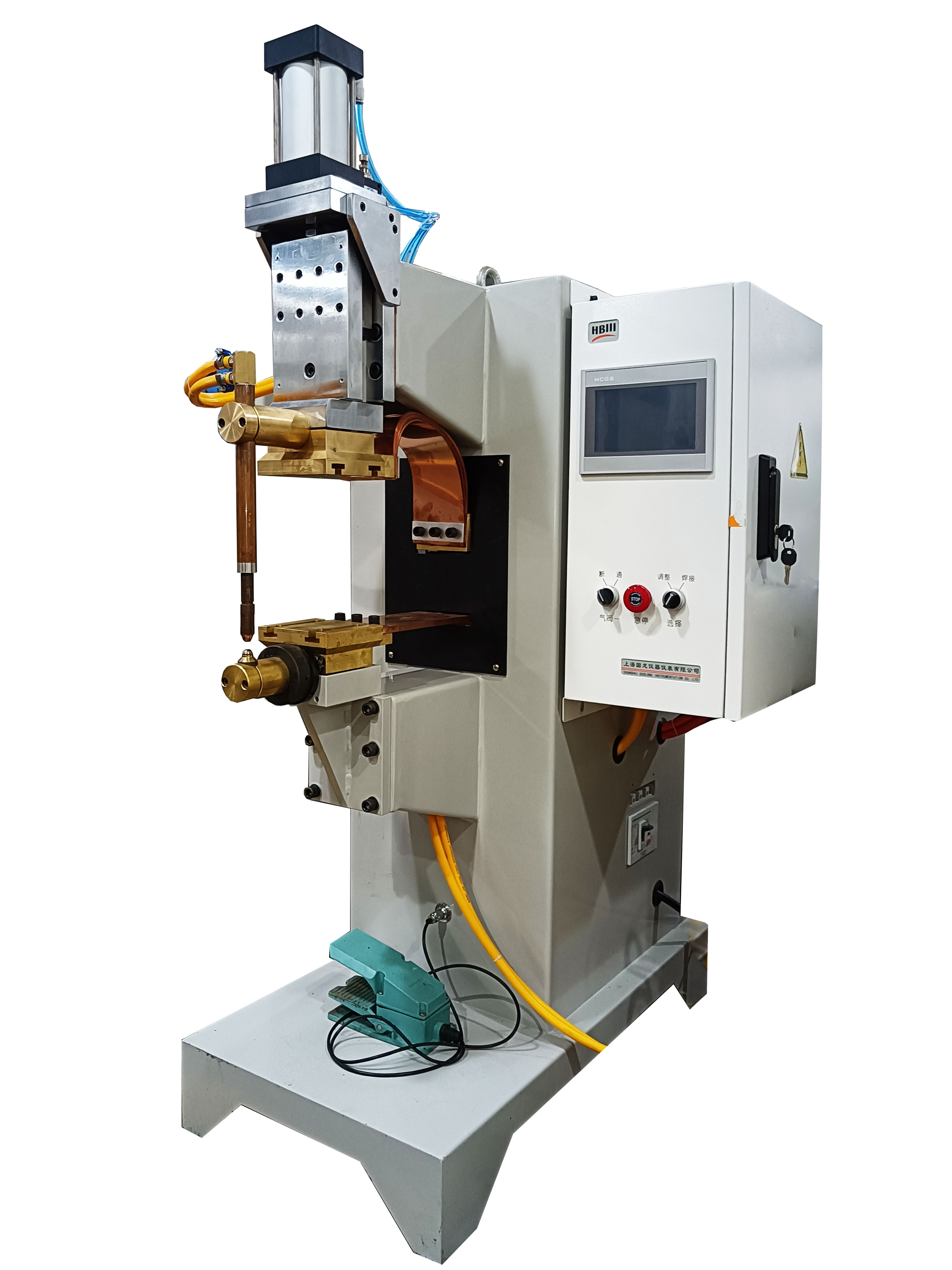

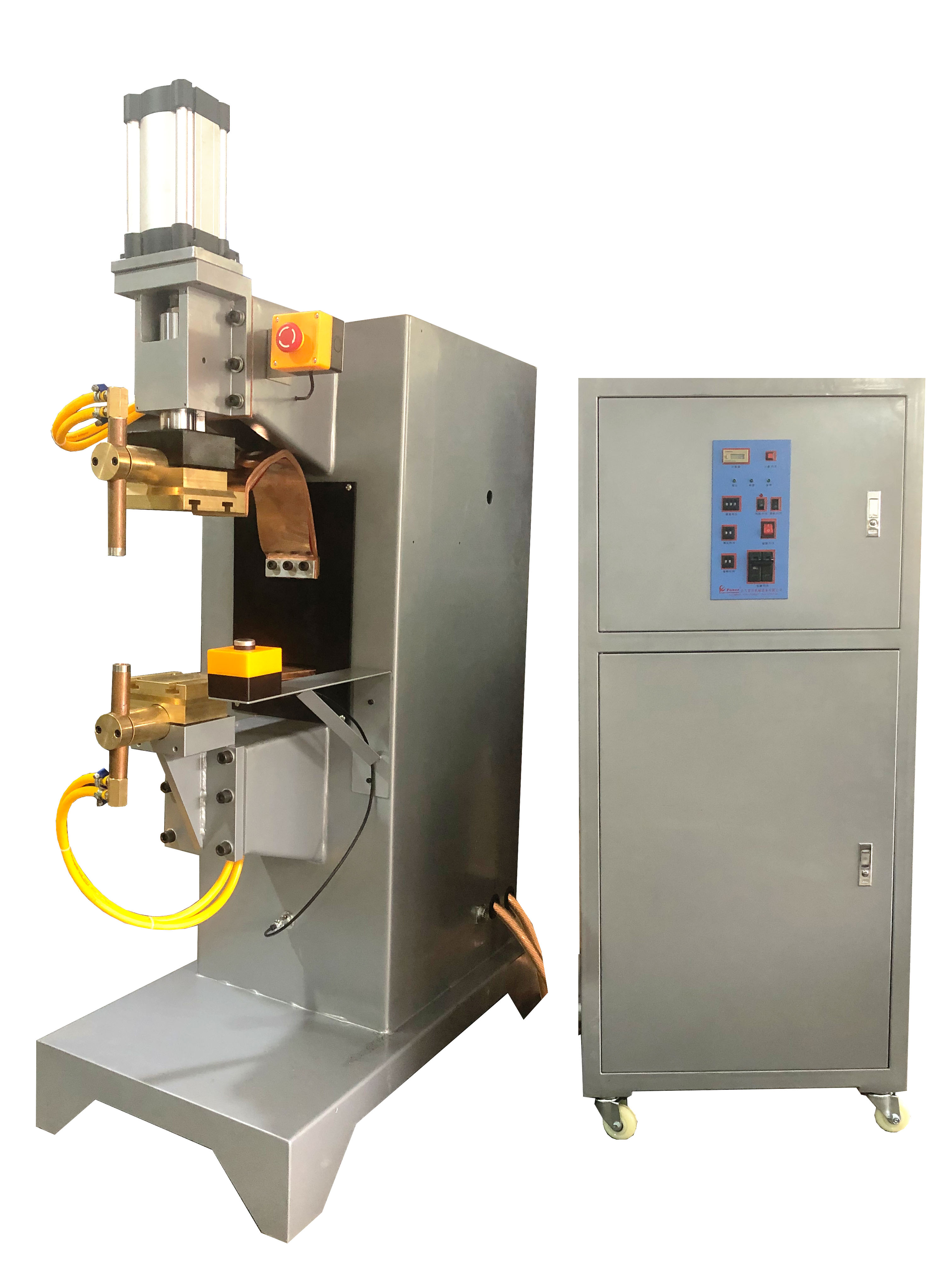

中頻點焊機的主要技術規格

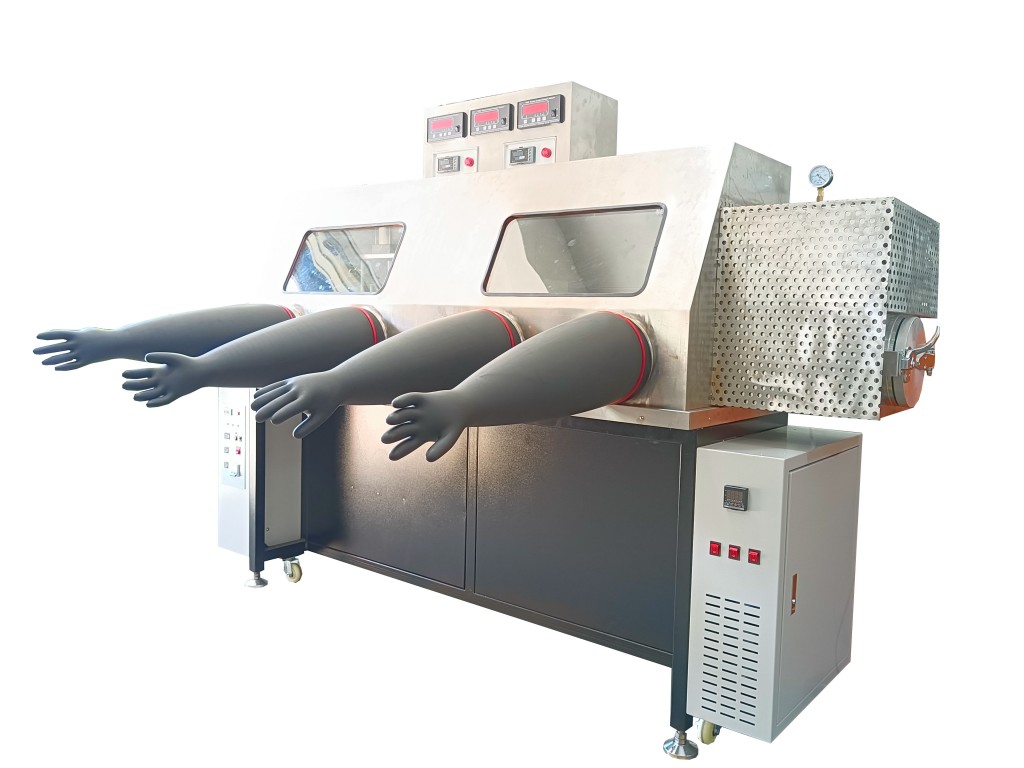

設備介紹

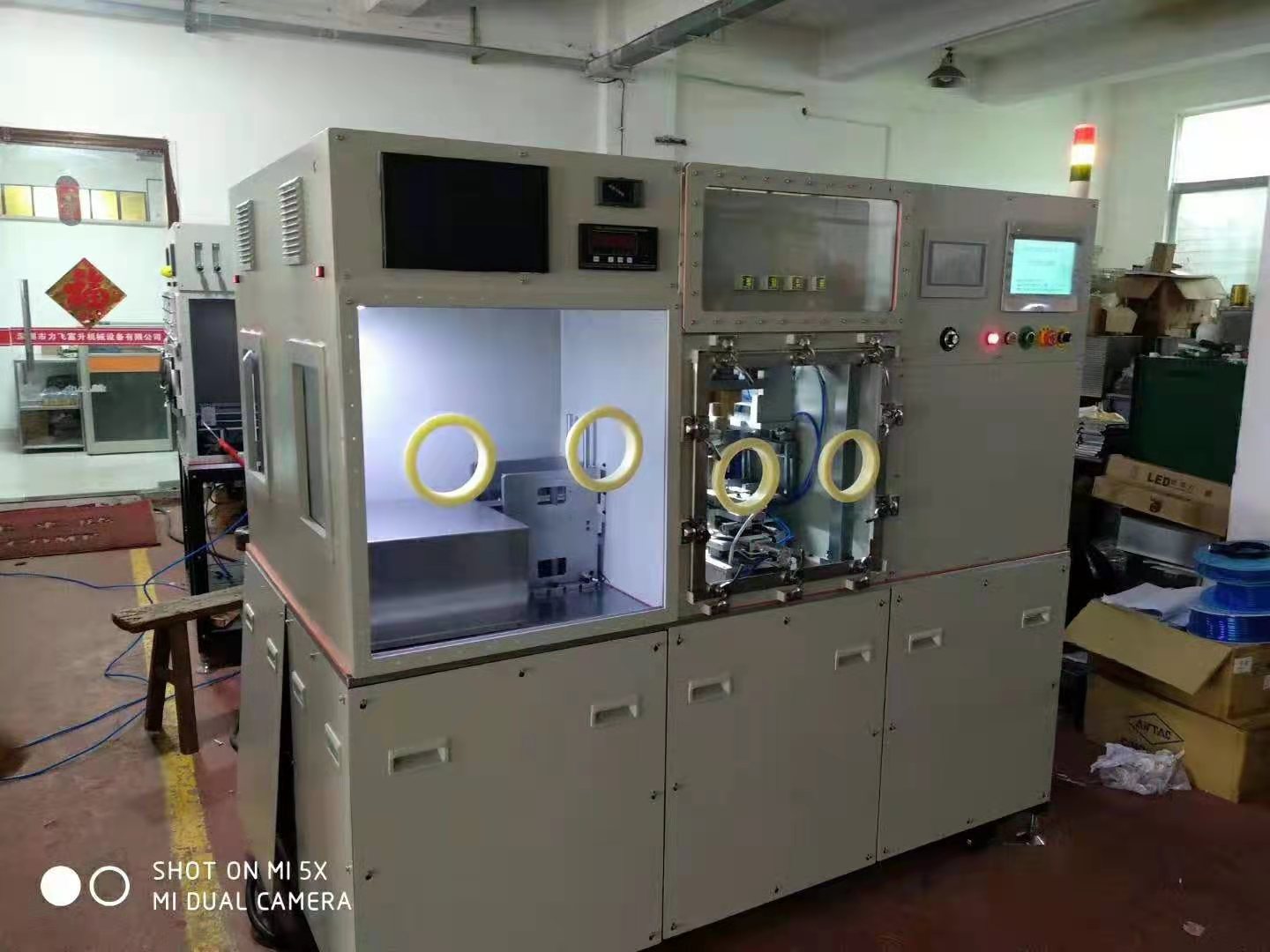

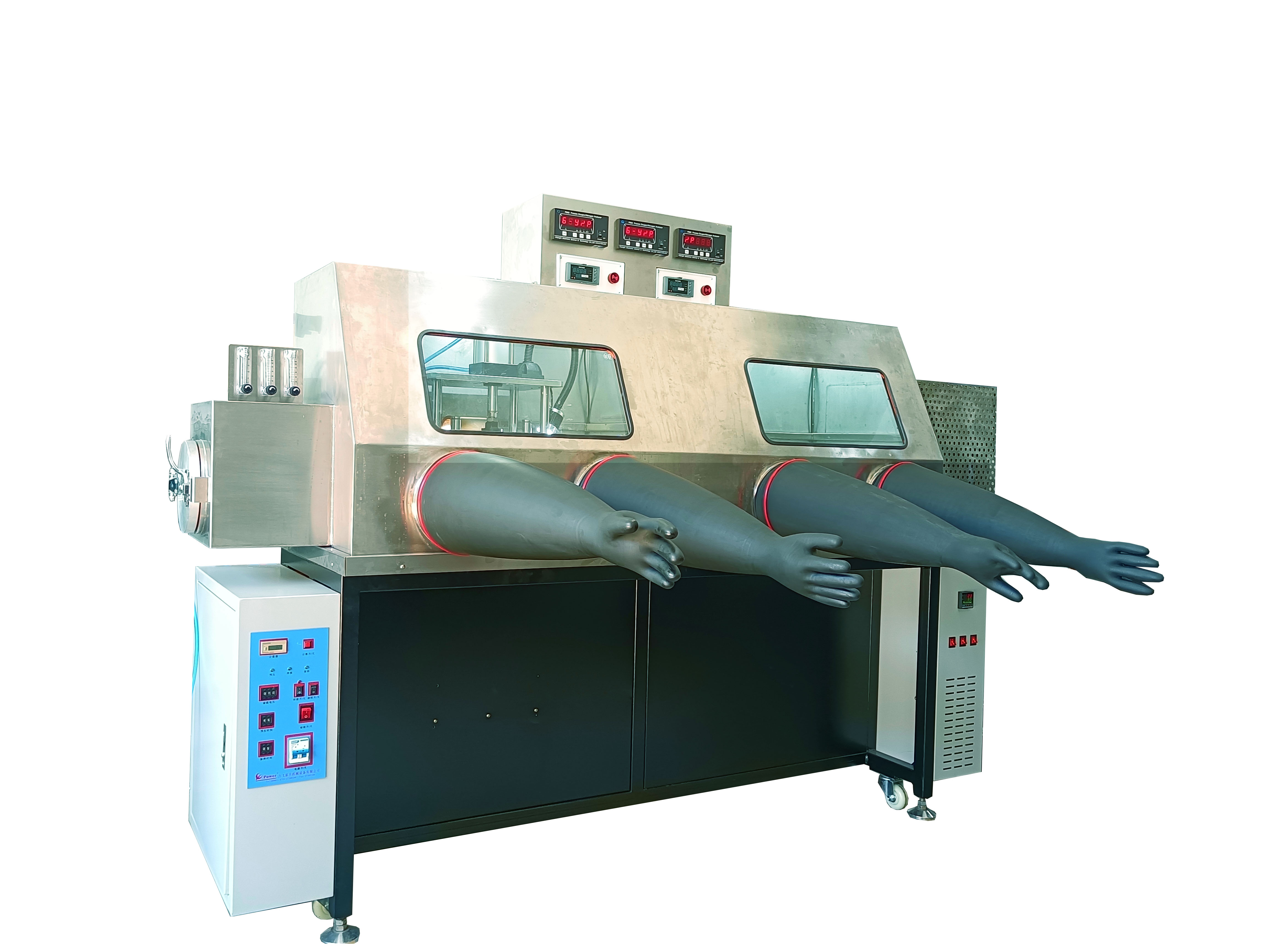

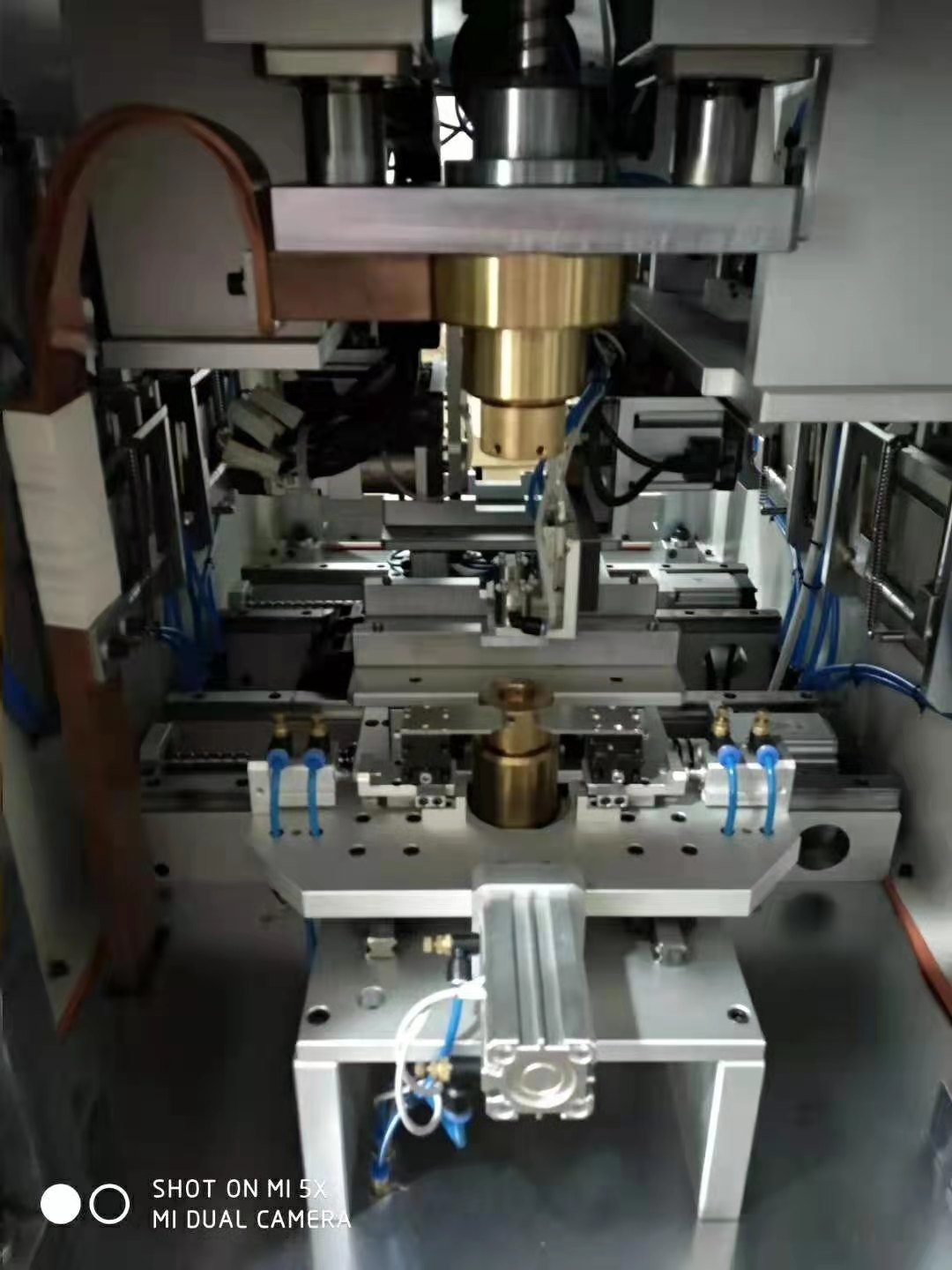

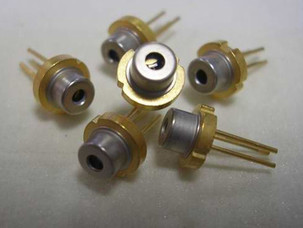

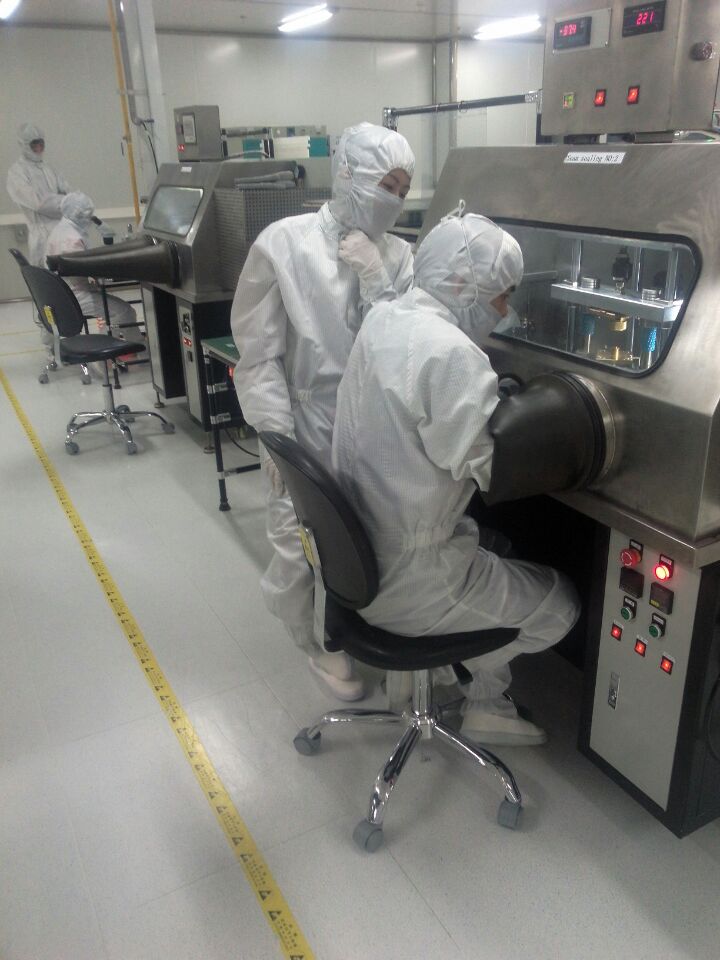

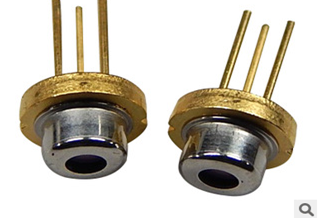

概述：本設備為光通信組件中使用的高速（25G 以上速率）TO-CAN（TO38/46/56等）器件而研發， 可選擇在惰性氣氛環境中封裝的封帽焊機。設備焊接電源采用電容儲能式電源（根據工件特性可選用中頻電源），實現短時間焊接，熱影響較小、精度高、質量穩定的封裝工藝。

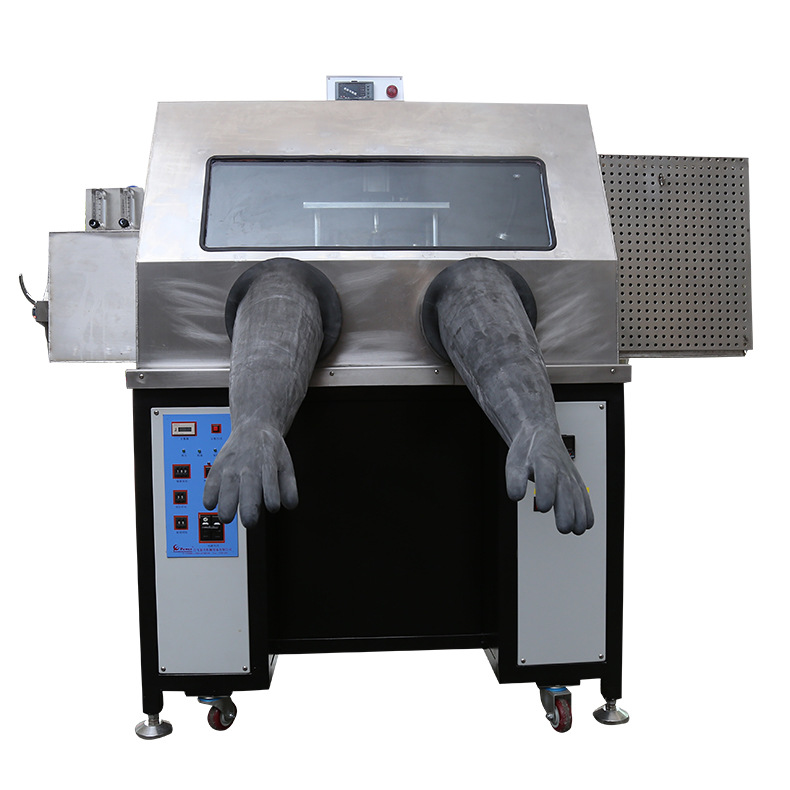

設備特點：設備采用固定繼電器及可控硅作充放電控制，動作穩定可靠、保護功能完善、工藝參數調整方便，操作安全可靠，配套真空手套及充氮保護，艙體密封，可加熱的優點。

傳動部分采用氣動加壓，能保證足夠的焊接壓力，通過四柱滾珠模架的精確導向確保上下電極的平整度。

具有調整儲能電壓，充放電，氣動加壓，氣動卸載等功能。焊接操作輕松，可靠，在電子元件行業得到廣泛應用。?

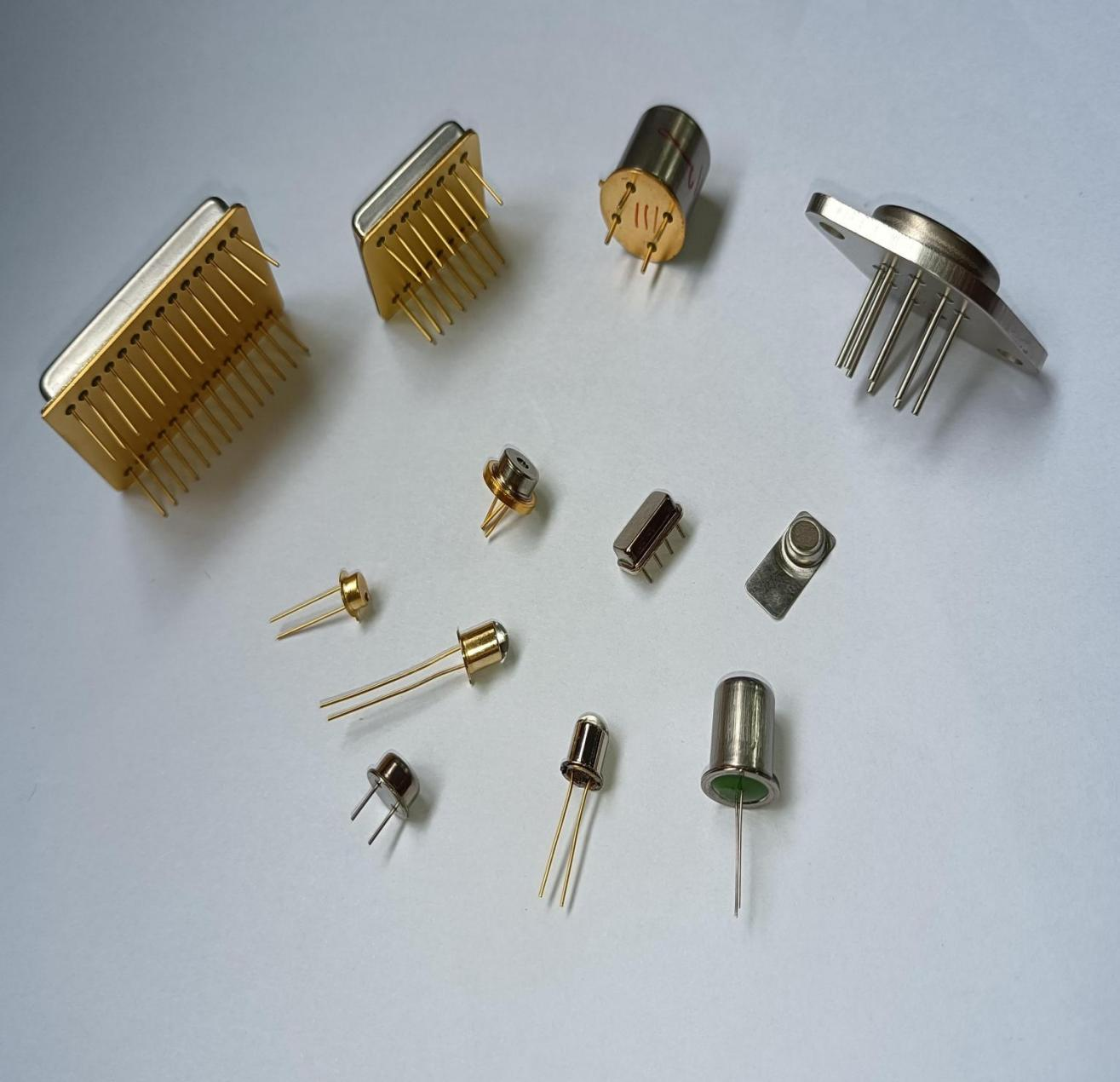

廣泛應用于：封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器，激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器，是晶體管生產企業工藝改良的首先設備。

?

?

中頻點焊機適用于：

銅、鋁、鎳、鉬、鎢、錳、金、銀及其他有色金屬的焊接。

廣泛應用于：

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

焊機特點：

?

可有效抑制焊接飛濺，獲得穩定有質量的焊接效果

焊機平直的輸岀電流產生的連續熱量供給，使得熔核溫度連續上升，同時精確的電流上升斜率和時間的控制，不會因產生熱量跳變和因無法控制電流上升時間而導致飛濺的產生。

通電時間短，熱效率高、焊接成型美觀牢固

焊機有平直的輸岀焊接電流，保證了焊接熱量的高效率連續供給。且通電時間短，達到ms為單位，使得焊接熱響區小，焊接成型美觀。

控制精度高

焊機控制精度高，由于工作頻率髙(通常在1-4KHz)，使得反饋控制精度是一般交流點凸焊機和次級整流點凸焊機的20-80倍相應的輸岀控制精度也非常高。

節能環保，耐用

焊機節能省電，由于熱效率高、焊接變壓器小、鐵損小焊接同樣的工件時，比交流點焊機和次級整流點焊機節能可達30%以上。

三相電源輸入，具有故障診斷和保護功能

焊機采用三相電源輸入，工作頻率高，變壓器損耗小，具有電流監測和自動補償功能、電流上下限設置，電流、?電壓超高報警等功能。

焊 機 特 點

可有效抑制焊接飛濺，獲得穩定有質量的焊接效果

焊機平直的輸岀電流產生的連續熱量供給，使得熔核溫度連續上升，同時精確的電流上升斜率和時間的控制，不會因產生熱量跳變和因無法控制電流上升時間而導致飛濺的產生。

通電時間短，熱效率高、焊接成型美觀牢固

焊機有平直的輸岀焊接電流，保證了焊接熱量的高效率連續供給。且通電時間短，達到ms為單位，使得焊接熱響區小，焊接成型美觀。

控制精度高

焊機控制精度高，由于工作頻率髙(通常在1-4KHz)，使得反饋控制精度是一般交流點凸焊機和次級整流點凸焊機的20-80倍相應的輸岀控制精度也非常高。

節能環保，耐用

焊機節能省電，由于熱效率高、焊接變壓器小、鐵損小焊接同樣的工件時，比交流點焊機和次級整流點焊機節能可達30%以上。

三相電源輸入，具有故障診斷和保護功能

焊機采用三相電源輸入，工作頻率高，變壓器損耗小，具有電流監測和自動補償功能、電流上下限設置，電流、?電壓超高報警等功能。

中頻點焊機適用于：

銅、鋁、鎳、鉬、鎢、錳、金、銀及其他有色金屬的焊接。

廣泛應用于：

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

焊機特點：

?可有效抑制焊接飛濺，獲得穩定有質量的焊接效果

焊機平直的輸岀電流產生的連續熱量供給，使得熔核溫度連續上升，同時精確的電流上升斜率和時間的控制，不會因產生熱量跳變和因無法控制電流上升時間而導致飛濺的產生。

通電時間短，熱效率高、焊接成型美觀牢固

焊機有平直的輸岀焊接電流，保證了焊接熱量的高效率連續供給。且通電時間短，達到ms為單位，使得焊接熱響區小，焊接成型美觀。

控制精度高

焊機控制精度高，由于工作頻率髙(通常在1-4KHz)，使得反饋控制精度是一般交流點凸焊機和次級整流點凸焊機的20-80倍相應的輸岀控制精度也非常高。

節能環保，耐用

焊機節能省電，由于熱效率高、焊接變壓器小、鐵損小焊接同樣的工件時，比交流點焊機和次級整流點焊機節能可達30%以上。

三相電源輸入，具有故障診斷和保護功能

焊機采用三相電源輸入，工作頻率高，變壓器損耗小，具有電流監測和自動補償功能、電流上下限設置，電流、?電壓超高報警等功能。

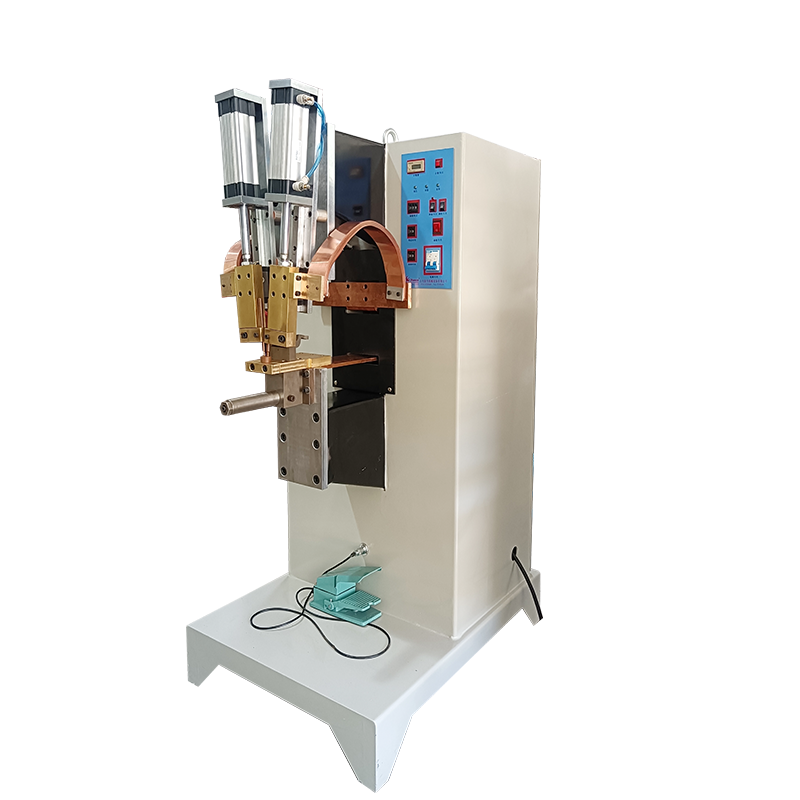

?焊機特點

?

?1、出力強大

焊接出力比同行同質量機高15%，可焊接厚達7mm+7mm低碳鋼及不銹鋼等金屬板。

2、多脈沖放電 焊接穩定

三段位放電，提高了焊接穩定性，對特殊材料可作預熱、整形或回火處理，解決了多點凸焊中因電流分流而造成的虛焊、脫焊等缺陷。尤其對高碳鋼、特殊鍍層金屬板也能焊接自如。

3、使用安全

24VDC低壓控制，嚴格按照歐共體CE安全標準設計，降低了事故率。

• 節能環保

???最短焊接時間僅需0.02秒，無需添加焊料，耗能少、效率高。

5、多功能智能數顯控制器

觸摸式開關調節，輸出電流監測、故障錯誤自動報警，多種焊接參數儲存。

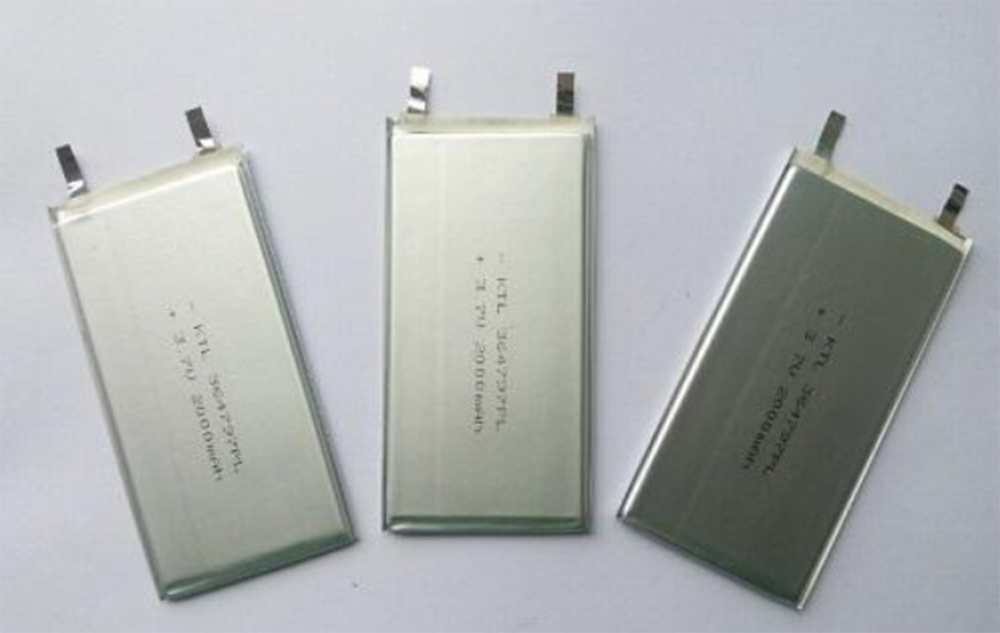

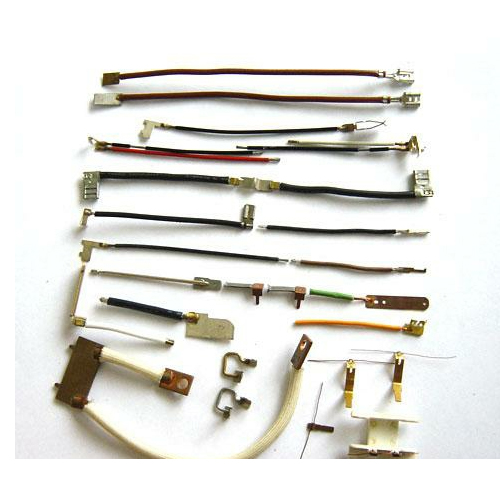

電池電芯可焊接

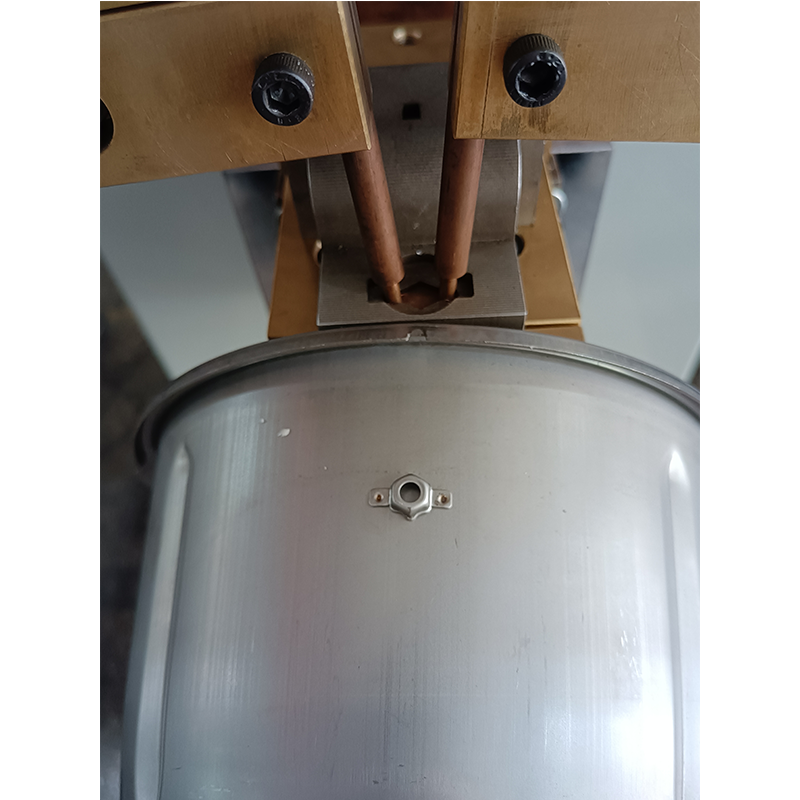

焊 接 樣 件

全自動網片焊機

焊點美觀 ，焊接牢固，點數距離可調，焊接速度快。

設備特點

?

1、適用廣泛：

可熔接達5MM不銹鋼及銅、鋁、鈦、銀等有色金屬，攻克了銅、鋁等異種金屬焊接的難題。

2、牢固美觀：

焊接牢固，焊點不發黃、不發黑。省去打磨工序，特別適合出口型產品的加工。

3省電節能?環保：

該種焊機從電網取用的瞬時功耗低，功率因數高的電能，與同等焊接力的工頻焊機相比，用電只有1/7-1/10，使用成本低，對電網沖擊小。

• 焊接能量穩定：

由于每次的充電電壓到達設定值后才會停止充電并轉入放電焊接，因此焊接能量波動極小，保證了焊接品質的穩定。

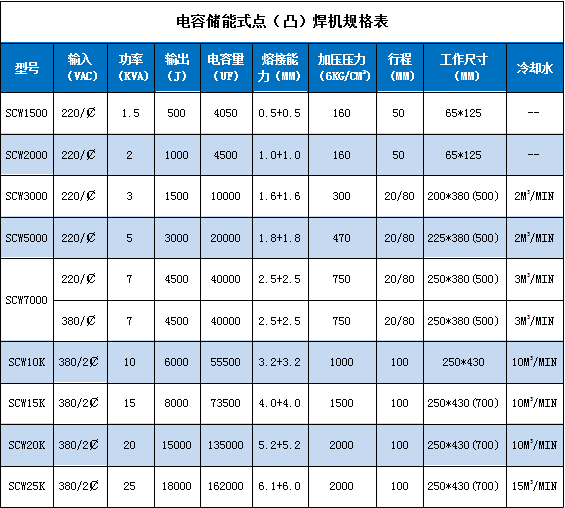

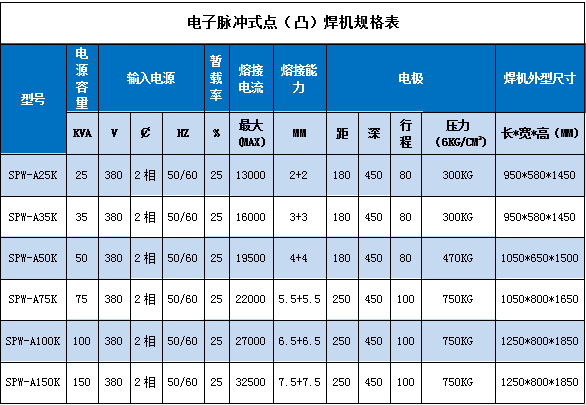

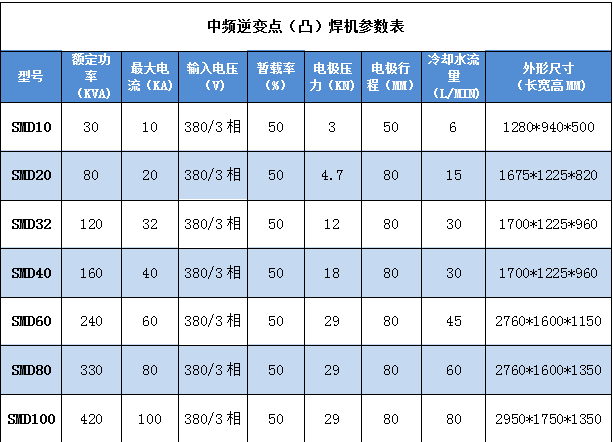

設備參數表

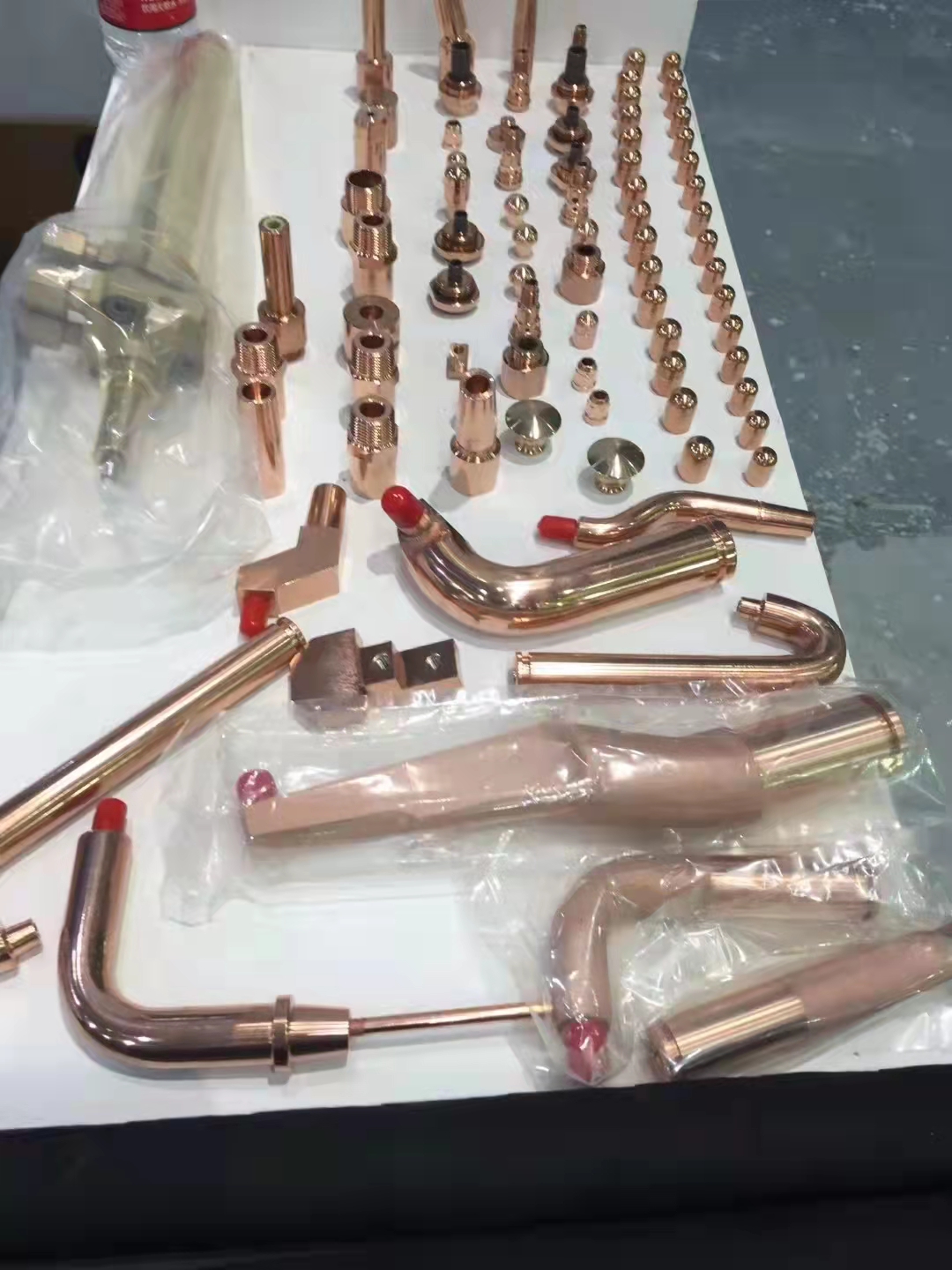

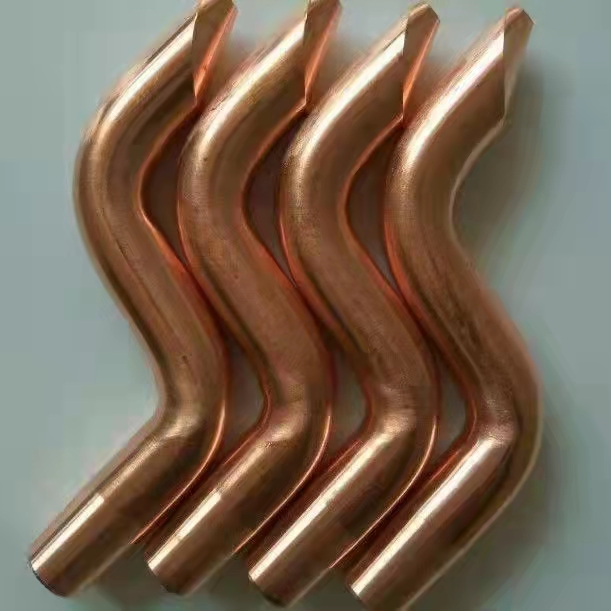

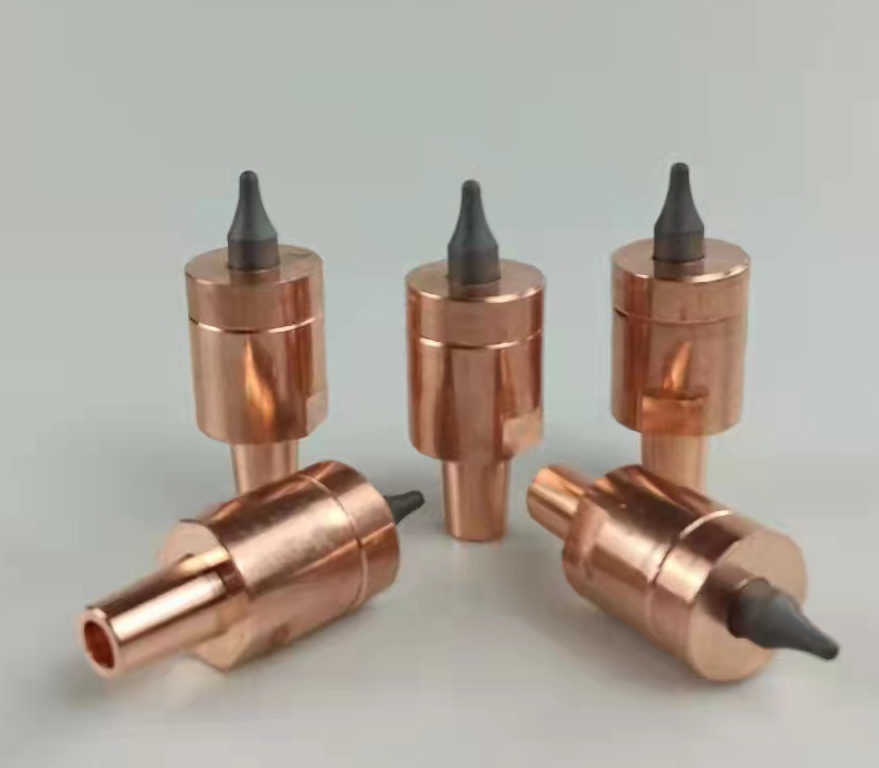

各種焊頭來圖來樣加工定制

?

?

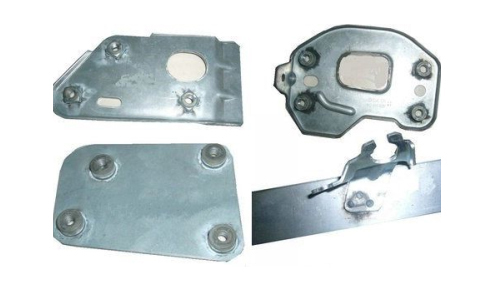

中頻逆變點凸焊機，中頻點焊機部分汽配實物展示

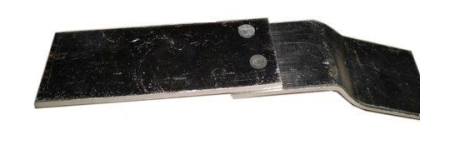

鋁板點焊實物

銅纜和銅片

技術參數及配置

●焊接電流為直流，當二次繞組中有感應/具磁性的材料時，不會影響焊接。
●使用電設備的負載平衡：中頻逆變式點凸焊機采用三相電源對電網的波動及壓降的適應性更強。
●更為精確、快速的電流控制：與工頻系統相比能更多、更精確的分析參數。
●更快達至設定電流：中頻在調節焊接電流時可比傳統技術快20倍。
●過程更為可靠：大部分應用阻焊的金屬采用直流焊接效果會更好。
●減少操作成本，包括節省每點焊接能量及縮短焊接周期。
●節省能量：特別適用于焊接厚的工件和高傳導性的金屬。如鋁和所有鍍鋅鋼板等。
主要技術規格：

?

?

?

焊 機 特 點

?

?1、出力強大

焊接出力比同行同質量機高15%，可焊接厚達7mm+7mm低碳鋼及不銹鋼等金屬板。

2、多脈沖放電 焊接穩定

三段位放電，提高了焊接穩定性，對特殊材料可作預熱、整形或回火處理，解決了多點凸焊中因電流分流而造成的虛焊、脫焊等缺陷。尤其對高碳鋼、特殊鍍層金屬板也能焊接自如。

3、使用安全

24VDC低壓控制，嚴格按照歐共體CE安全標準設計，降低了事故率。

• 節能環保

???最短焊接時間僅需0.02秒，無需添加焊料，耗能少、效率高。

5、多功能智能數顯控制器

觸摸式開關調節，輸出電流監測、故障錯誤自動報警，多種焊接參數儲存。

廣泛應用于：

碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

焊機應用范圍：

儲能點焊機適用于：

銅、鋁、鎳、鈦、銀及其他有色金屬的焊接。

廣泛應用于：

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

牢固美觀：

焊接牢固，焊點美觀，焊點不發黃、不發黑。省去打磨工序，特別適合出口型產品的加工。

省電節能?環保：

該種焊機從電網取用的瞬時功耗低，功率因數高的電能，與同等焊接力的工頻焊機相比，用電只有1/7-1/10，使用成本低，對電網沖擊小。

• 焊接能量穩定：

由于每次的充電電壓到達設定值后才會停止充電并轉入放電焊接，因此焊接能量波動極小，保證了焊接品質的穩定。

焊 機 特 點

?

1、適用廣泛：

可熔接達5MM不銹鋼及銅、鋁、鈦、銀等有色金屬，攻克了銅、鋁等異種金屬焊接的難題。

2、牢固美觀：

焊接牢固，焊點不發黃、不發黑。省去打磨工序，特別適合出口型產品的加工。

3省電節能?環保：

該種焊機從電網取用的瞬時功耗低，功率因數高的電能，與同等焊接力的工頻焊機相比，用電只有1/7-1/10，使用成本低，對電網沖擊小。

• 焊接能量穩定：

由于每次的充電電壓到達設定值后才會停止充電并轉入放電焊接，因此焊接能量波動極小，保證了焊接品質的穩定。

?

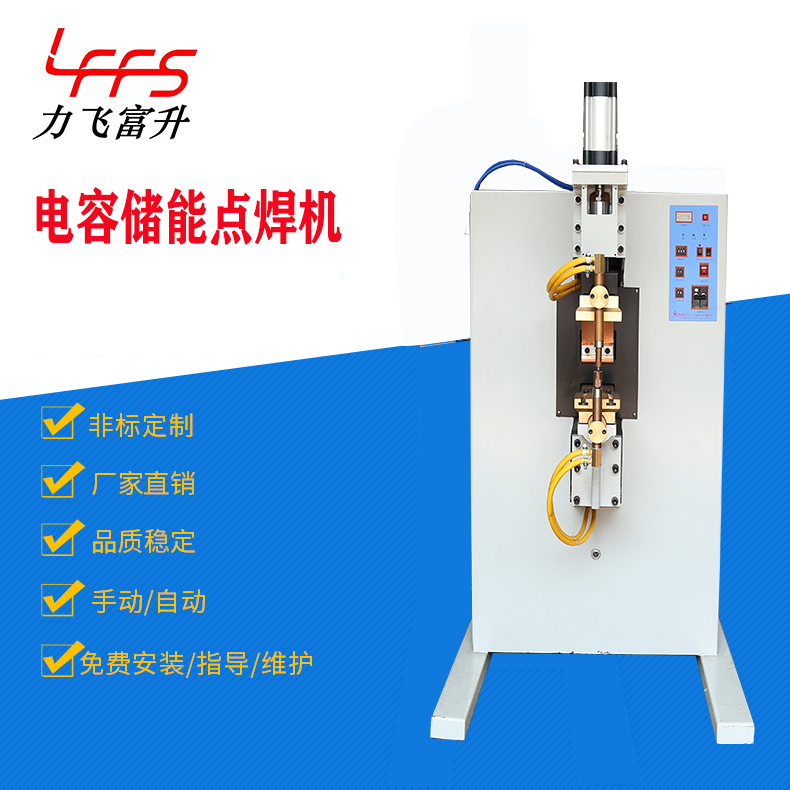

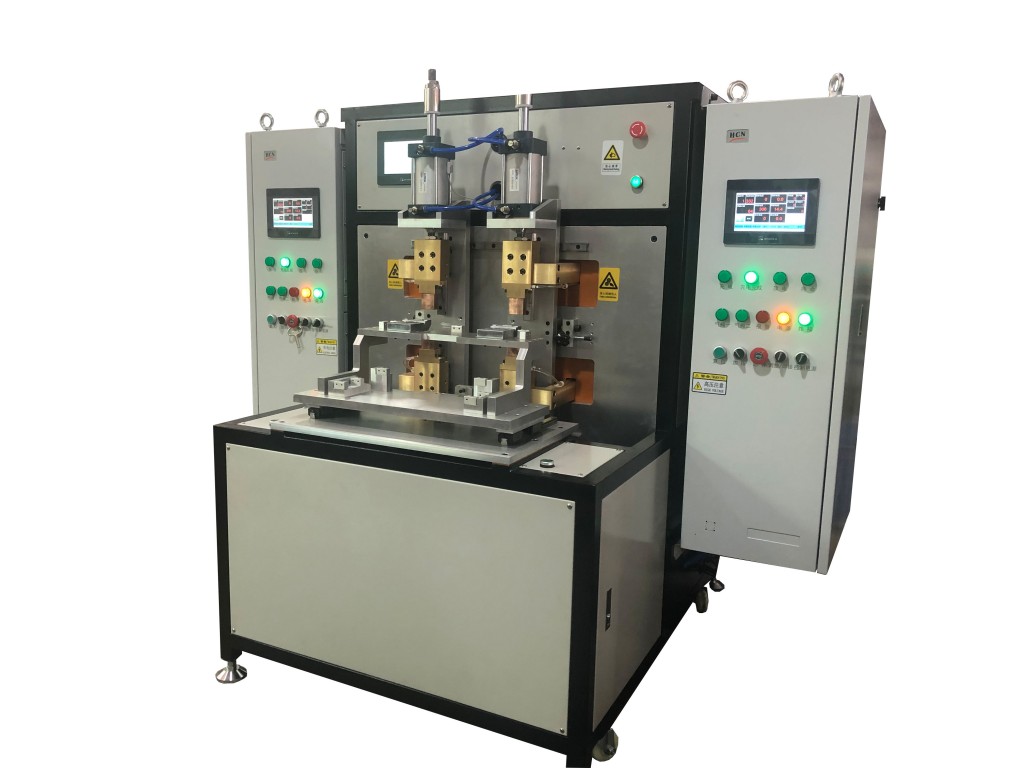

設 備 介 紹

? ? ? ?電容儲能式點凸焊機的原理是預先通過一個較小的變壓器對一組高容量電容進行充電蓄能，后通過一臺大功率的阻焊變壓器對焊接零件進行瞬間釋放電流進行焊接，集中的大電流穿過被焊工件之接觸面產生電阻熱達至熔化狀態，冷卻結品而形成焊接效果。

儲能焊機的突出特點是放電時間短、瞬時電流大，因此焊后的熱影響如變形、變色極小。小功率的儲能焊機適合焊接精密部件，大功率的儲能焊機適合多點凸焊、環凸焊、密封凸焊。

?設 備 應 用

儲能點焊機適用于：

銅、鋁、鎳、鈦、銀及其他有色金屬的焊接。

廣泛應用于：

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

?

設 備 特 點

1、適用廣泛：

可熔接達5MM不銹鋼及銅、鋁、鈦、銀等有色金屬，攻克了銅、鋁等異種金屬焊接的難題。

2、牢固美觀：

焊接牢固，焊點不發黃、不發黑。省去打磨工序，特別適合出口型產品的加工。

3省電節能?環保：

該種焊機從電網取用的瞬時功耗低，功率因數高的電能，與同等焊接力的工頻焊機相比，用電只有1/7-1/10，使用成本低，對電網沖擊小。

• 焊接能量穩定：

由于每次的充電電壓到達設定值后才會停止充電并轉入放電焊接，因此焊接能量波動極小，保證了焊接品質的穩定。

?

?

中頻點焊機適用于：

銅、鋁、鎳、鉬、鎢、錳、金、銀及其他有色金屬的焊接

。廣泛應用于：

低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊、汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線、銀點和銅板的焊接。

焊機特點：

?

可有效抑制焊接飛濺，獲得穩定有質量的焊接效果

焊機平直的輸岀電流產生的連續熱量供給，使得熔核溫度連續上升，同時精確的電流上升斜率和時間的控制，不會因產生熱量跳變和因無法控制電流上升時間而導致飛濺的產生。

通電時間短，熱效率高、焊接成型美觀牢固

焊機有平直的輸岀焊接電流，保證了焊接熱量的高效率連續供給。且通電時間短，達到ms為單位，使得焊接熱響區小，焊接成型美觀。

控制精度高

焊機控制精度高，由于工作頻率髙(通常在1-4KHz)，使得反饋控制精度是一般交流點凸焊機和次級整流點凸焊機的20-80倍相應的輸岀控制精度也非常高。

節能環保，耐用

焊機節能省電，由于熱效率高、焊接變壓器小、鐵損小焊接同樣的工件時，比交流點焊機和次級整流點焊機節能可達30%以上。

三相電源輸入，具有故障診斷和保護功能

焊機采用三相電源輸入，工作頻率高，變壓器損耗小，具有電流監測和自動補償功能、電流上下限設置，電流、?電壓超高報警等功能。

?

各種五金焊接

?

?

凸點焊

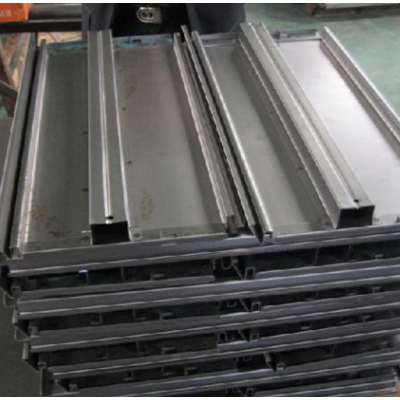

各種門板加強筋焊接

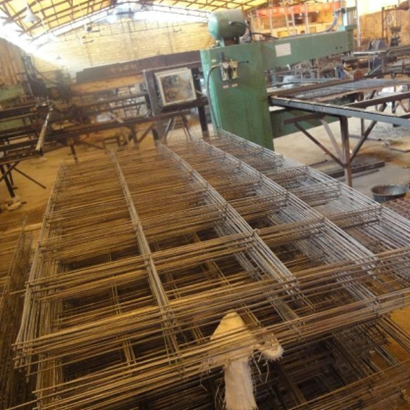

各種鐵絲網焊接

焊機特點

?

?1、出力強大

焊接出力比同行同質量機高15%，可焊接厚達7mm+7mm低碳鋼及不銹鋼等金屬板。

2、多脈沖放電 焊接穩定

三段位放電，提高了焊接穩定性，對特殊材料可作預熱、整形或回火處理，解決了多點凸焊中因電流分流而造成的虛焊、脫焊等缺陷。尤其對高碳鋼、特殊鍍層金屬板也能焊接自如。

3、使用安全

24VDC低壓控制，嚴格按照歐共體CE安全標準設計，降低了事故率。

• 節能環保

???最短焊接時間僅需0.02秒，無需添加焊料，耗能少、效率高。

5、多功能智能數顯控制器

觸摸式開關調節，輸出電流監測、故障錯誤自動報警，多種焊接參數儲存。

?

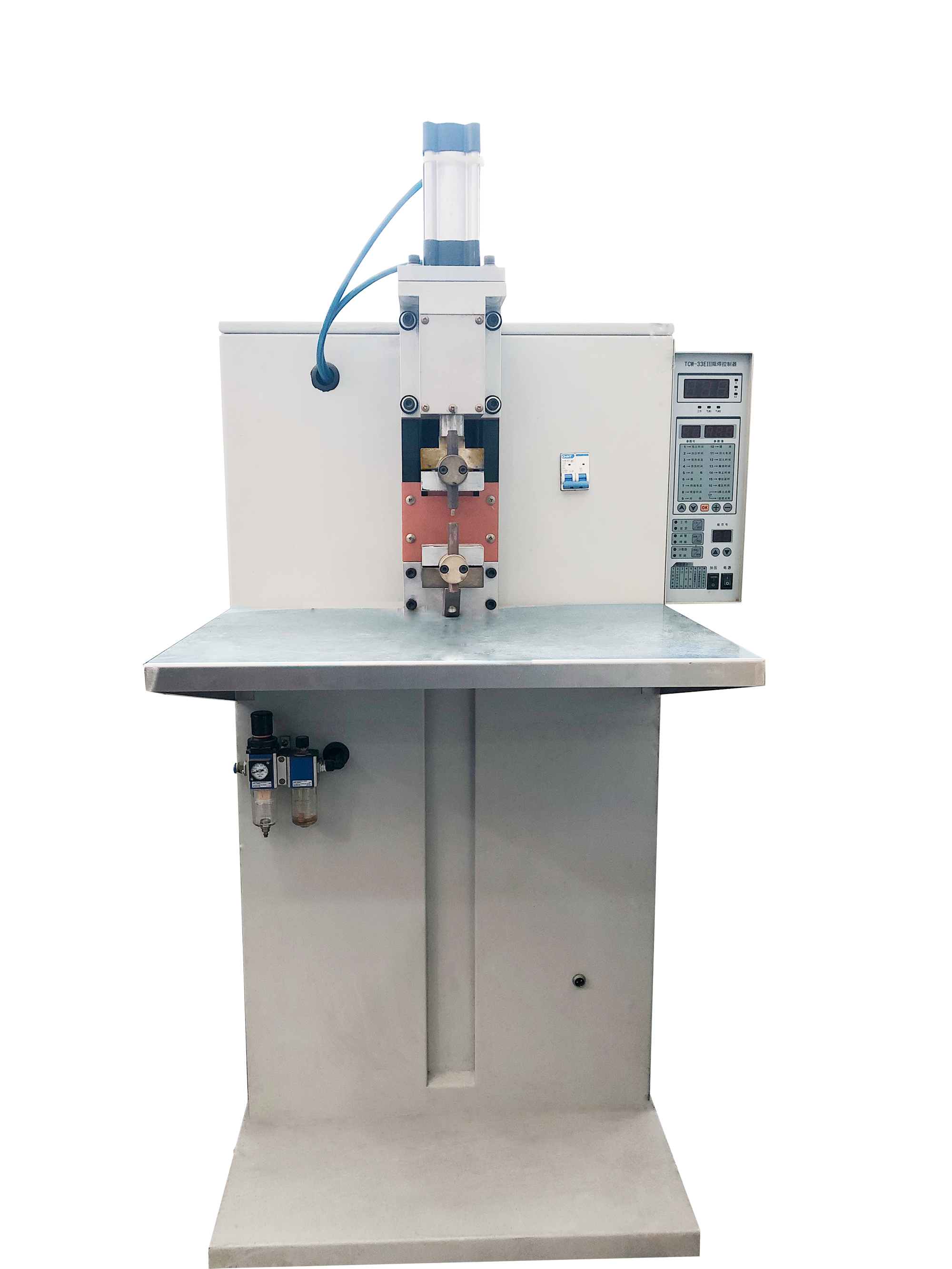

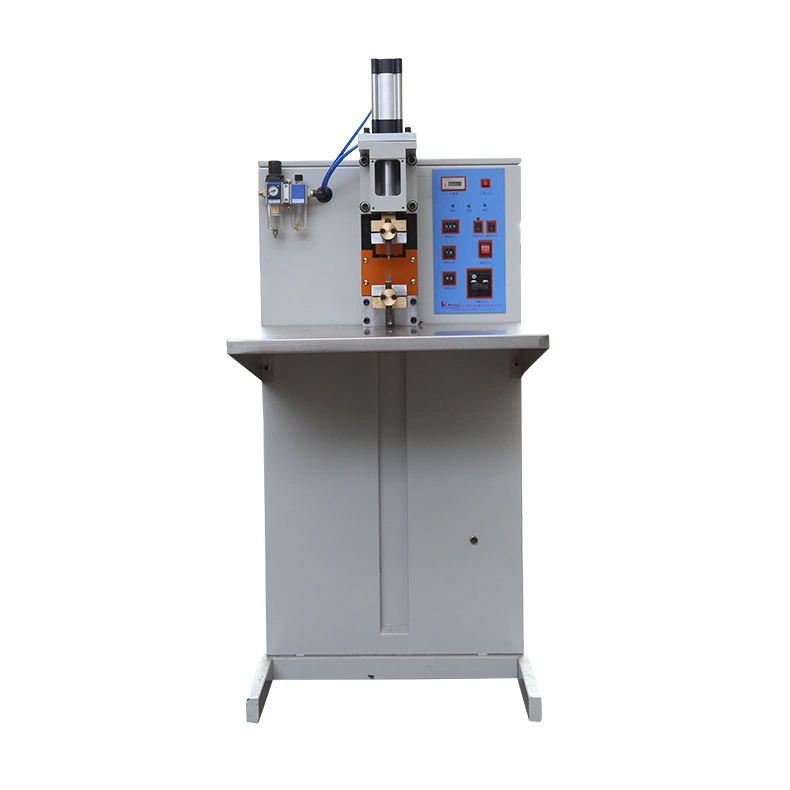

SCW-2000

SCW-2000電容儲能點焊是利用電容儲存能量而在瞬間釋放出電流。

主要配置及技術參數

日本NCC電焊機專用電容 輸入電源：220V/50HZ
純銅芯焊接變壓器 功 率：2KVA
臺灣亞德客氣動元件 電 容 量：4050UF
不銹鋼工作臺（550*400） 輸出熱量：1000J
氣缸行程：50MM，缸徑50MM
電極進深：120MM
電極直徑：12MM
整機重量：150KG

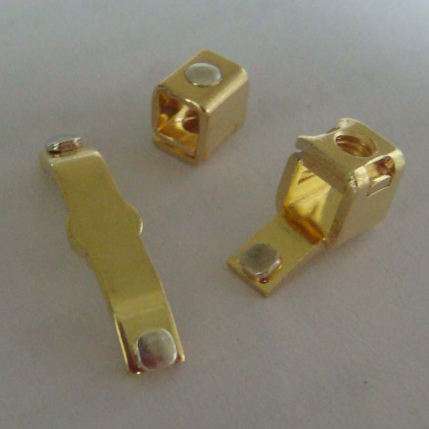

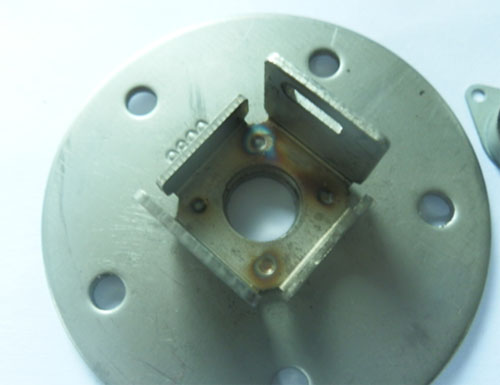

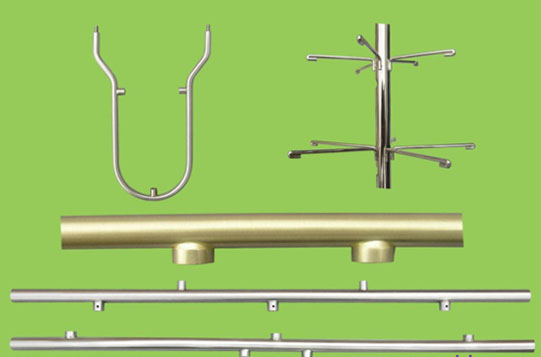

焊 接 樣 件

?

?

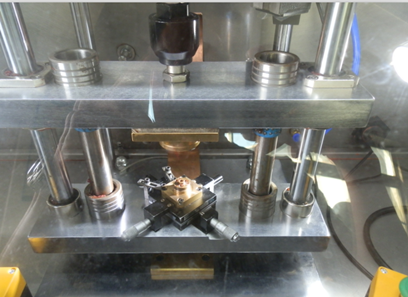

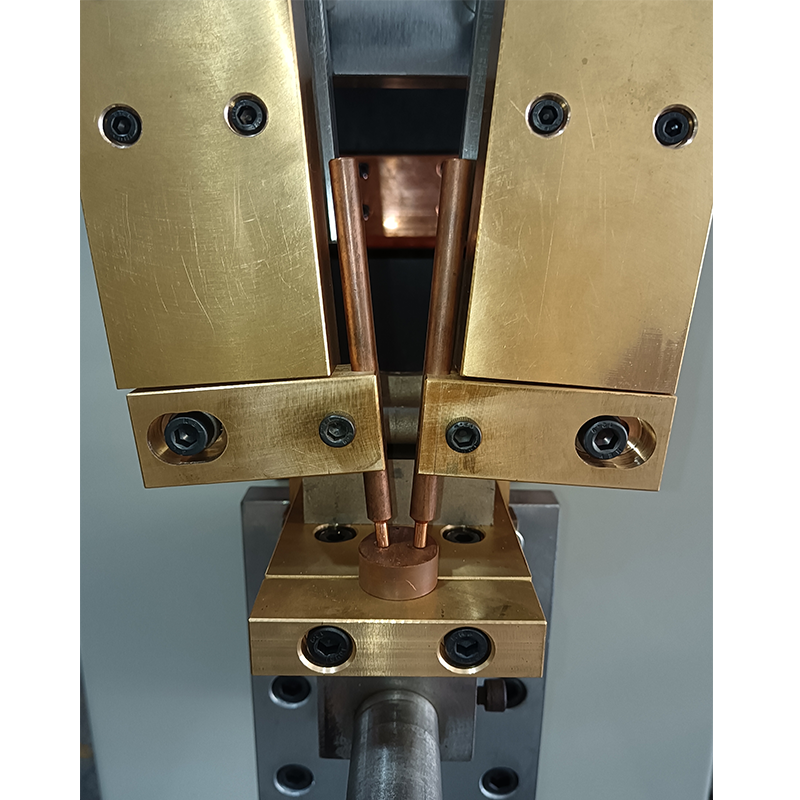

焊接機頭

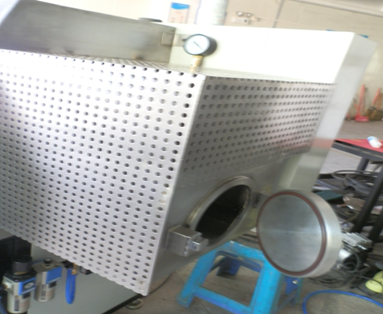

加熱腔

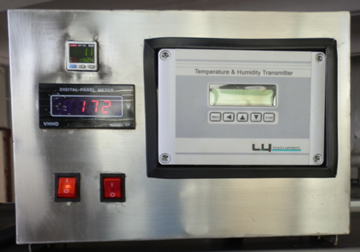

露點儀和電壓監測表

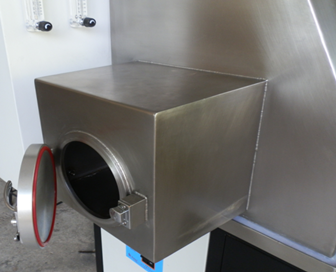

傳遞倉

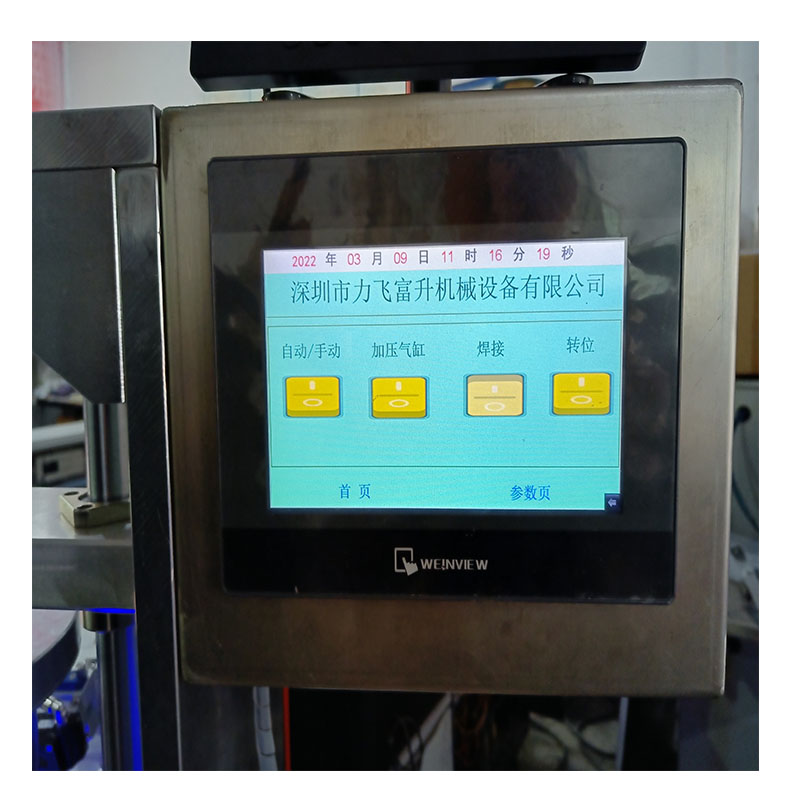

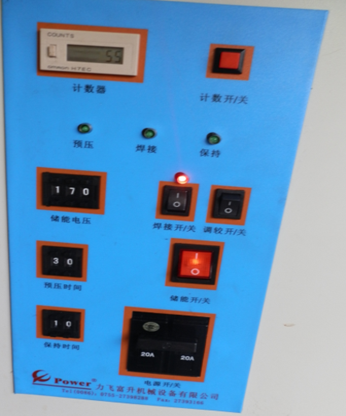

控制調節面板

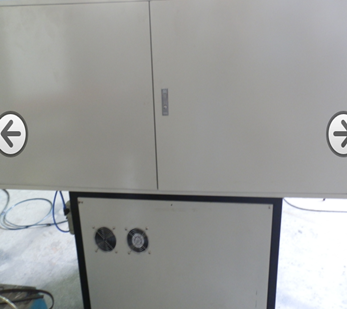

機箱背面

主要特點

1. 四軸導柱導套機頭，精度高
2. 下電極平臺X-Y可調
3. 帶露點儀，帶電壓檢測
4. 帶加熱、抽真空
5. 全304不銹鋼密封腔體

本機焊接電源部分采用電容儲能放電焊接，與交流焊機比較，對電網沖擊小，主要適用于TO46,TO56,晶體管激光二極管等大功率器件的封裝焊接。傳動部分采用氣動加壓，能保證足夠的焊接壓力，通過四柱滾珠模架的精確導向確保上下電極的平整度。焊接操作輕松，可靠。在電子元件行業得到廣泛應用。該封帽機具有調整儲能電壓，充放電，氣動加壓，氣動卸載等功能。該機采用固定繼電器及可控制硅作充放電控制，動作穩定可靠、保護功能完善、工藝參數調整方便，操作安全可靠，配套真空手套及充氮保護，的優點，廣泛應用于封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器，激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器，是晶體管生產企業工藝改良的首先設備

?

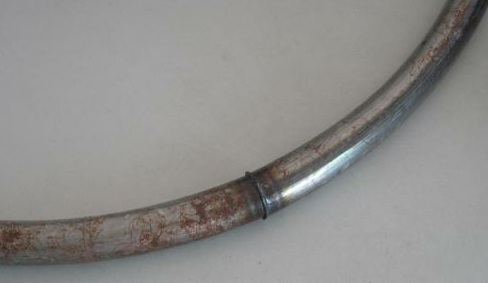

焊 接 樣 件

?

?

近幾年來點焊機在國內市場是可觀的?。?！
根據鍍鋅工藝的不同，鍍鋅鋼板大致可分為電鍍鋅鋼板和熱鍍鋅鋼板，還有一種合金化滲鋅鋼板，是在熱浸鋅后保溫在450oC 以上進行合金化處理。這三者相比較而言，電鍍鋅板鍍層薄，焊接性相對較好，但造價高；熱鍍鋅鋼板鍍層厚，耐蝕性好，但焊接性差；合金化滲鋅鋼板的焊接性相對熱鍍鋅鋼板則有所改善；在鋅層厚度相同的情況下，熱鍍鋅板比電鍍鋅板具有更優良的焊接性。那么問題來了，鍍鋅的方式和厚度會不會對鍍鋅板點焊機焊接產生影響呢？
?
鋅層對于鋼板來說厚度雖然非常小，但對于焊接性的影響卻很大。一般認為，隨著鋅層厚度的增加，所需焊接電流越大，但程軒挺等通過試驗比較，發現在一定鍍層厚度范圍內，鋅層越厚，所需電流越大；但當鋅層達到一定厚度時，則所需電流反面減小。

　　一般而言，點焊機焊接不牢也是比較常見的問題，在解決此類問題之前，我們必須弄清楚是什么原因導致此類故障?

　　一、自動點焊機溫度過高

　　1、檢查電極座與機體之間的絕緣電阻是否不良，造成局部短路。

　　2、檢查給水壓力、流量、給水溫度是否適當，系統是否堵塞污物，冷卻不良造成電極臂等部位過熱。

　　3、檢查銅的軟接、電極頭等接觸表面是否氧化嚴重，造成接觸電阻增大，發熱嚴重。

　　4、檢查焊縫厚度，負載持續率是否符合要求，使焊機負荷過大而發熱。

旗下中頻點焊機,中頻逆變點焊機,中頻縫焊機,鍍鋅板點焊機,中頻點凸焊機,螺母點焊機,鋁板點焊機,銅編織線點焊機飽受業內好評

　　關于點焊機的使用估計很多人都會說自己會用，但是這種會用是不是正確的用法呢?恐怕要打很大一個折扣了，我們這邊了解到，關于點焊機的正確用法，只有30%的用戶完整掌握。

　　1、在結束上述調整后,可先接通冷卻水后再接通電源準備焊接.焊接進程的程序:焊件置于兩電極之間,踩下腳踏板,并使上電極與焊件接觸并加壓,在繼續壓下腳踏板時,電源觸頭開關接通,所以變壓器初步作業次級回路通電使焊件加熱.當焊接一定時辰后松開腳踏板時電極上升,借彈簧的拉力先堵截電源然后恢復原狀,單點焊接進程即告結束。

　　2、點焊機焊接時應先調度電極桿的方位,使電極剛好壓到焊件時,電極臂堅持彼此平行。

　　3、電流調度開關級數的選擇可按焊件厚度與質料而選定.通電后電源指示燈應亮,電極壓力大小可調整彈簧壓力螺母,改動其緊縮程度而獲得。

　　4、焊件準備及裝置:鋼焊件焊前須根除悉數臟物、油污、氧化皮及鐵銹,對熱軋鋼,最好把焊接處先通過酸洗、噴砂或用砂輪根除氧化皮.未經收拾的焊件雖能進行點焊,可是嚴重地下降點焊機電極的使用壽命,一同下降點焊的出產功率和質量.關于有薄鍍層的中低碳鋼可以直接施焊。

　　點焊由于焊點間有一定的間距，所以只用于沒有密封性要求的薄板搭接結構和金屬網、交叉鋼筋結構件等的焊接。如果把柱狀電極換成圓盤狀電極，電極緊壓焊件并轉動，焊件在圓盤狀電極只間連續送進，再配合脈沖式通電。就能形成一個連續并重疊的焊點，形成焊縫，這就是縫焊。它主要用于有密封要求或接頭強度要求較高的薄板搭接結構件的焊接，如油箱、水箱等。點焊機的點焊進程如下：

　　(1)預壓時間——電極下降到電流接通時間，確保電極壓緊工件，使工件間有恰當壓力。

　　(2)焊接時辰——焊接電流通過工件，產熱構成熔核。

　　(3)堅持時辰——堵截焊接電流，電極壓力繼續堅持至熔核凝聚到滿意強度。

　　(4)休止時辰——電極初步提起到電極再次初步下降，進行下一個關于點焊機的焊接循環。

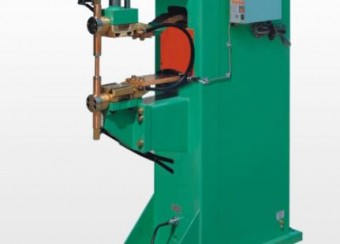

　　點焊機：

　　電阻點焊簡稱點焊，是焊件裝配成搭接接頭，并壓緊在兩電極之間，利用電阻熱熔化母材金屬，形成焊點的電阻焊方法。

　　工作時兩個電極加壓工件使兩層金屬在兩電極的壓力下形成一定的接觸電阻，而焊接電流從一電極流經另一電極時在兩接觸電阻點形成瞬間的熱熔接，點焊機加熱時間短、熱量集中，故熱影響區小，變形與應力也小，通常在焊后不必安排矯正和熱處理工序。

　　焊接過程無需焊條、焊絲等填充金屬，以及氧、乙炔、氬等焊接材料，焊接成本低，更加環保，操作簡單，易于實現機械化和自動化，改善了勞動成本。生產率高，且無噪聲及有害氣體，在、適用于大批量生產。

　　電焊機：

　　電焊機使用電能源，將電能瞬間轉變為熱能，電焊機適合在干燥的環境下干燥的環境下工作，無需太多要求，因體積小巧、操作簡單、使用方便、速度較快、深受市場的青睞，特別對于要求強度很高的制件也很實用，可以瞬間將同種金屬材料或異種金屬材料進行連接，只是焊接方法不同，焊縫經熱處理后，與母材同等強度，密封性更好，這給儲存氣體和液體容器的制造解決密封和強度的問題。

　?、倨占靶蕴岣撸?/p>

　　逆變式點焊機的參展率愈來愈高，參展面愈來愈廣。前些年的展會上，幾乎所有的大公司，都以較大的陣勢展示了各種逆變式焊機及新技術、新產品，只是各自的品種、功率、性能、功能和制造水平不同而已。此外，逆變焊機的品種、性能、功能和焊接方法和應用范圍也有一定的提高、增加和擴大。

②功率制造能力增強：

　　過去人們認為，逆變焊機以其小巧、移動方便、省電節材的優勢主要適用在中小功率的場合。

　　③小型化：

　　通過提高頻率和采用高性能磁體、優化結構等，盡可能把小功率的逆變焊機做小。如用于焊接位置變動頻繁的裝配和維修工作中薄板焊接的小焊機只有3.4kg。

　　逆變點焊機工作原理

　　逆變點焊機主要是逆變器產生的逆變式弧焊電源，又稱弧焊逆變器，是一種新型的焊接電源。

傳感器安裝在診斷對象焊線機設備上，以傳遞溫度、壓力、振動、變形等信號，這些信號進一步轉化為電信號，輸入到信號處理裝置，在信號處理裝置中將輸入的診斷信號與預先儲存在系統內的標準信號進行比較，標準信號是根據事先積累的大量數據資料和實際經驗分析歸納而制定出來的判定標準，是設備各種參數的允許值。通過比較做出判斷，確定故障的部位和原因，預測可能發生的故障。

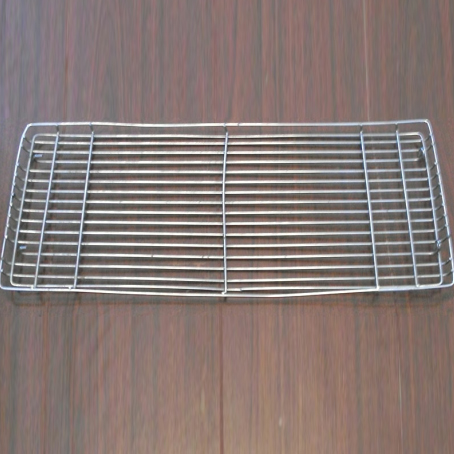

鐵線對焊

中頻點焊機是一種先進的焊接設備。焊接變壓器體積小，輸出能量大，應用廣泛。汽車工業用整體式變壓器快速焊接夾具有其優點。其優越的性能是將焊接變壓器的頻率從50/60hz提高到1000hz，大大減輕了鐵芯材料的重量。另外，變壓器二次回路中的整流二極管將電能轉化為直流電進行焊接。這可以大大提高二次回路的感應系數，這是導致能量損失的一個重要因素。在直流焊接電路中幾乎可以忽略不計，從而將生產成本降到最低。與普通交流電阻焊機相比，具有以下優點：

與低頻點焊機相比，如果中頻點焊機能降低功耗，同樣重量的變壓器可以輸出更多電能，并且便于與大型自動焊鉗配合使用。適用于厚工件和高導電性金屬的焊接。例如，鋁和所有鍍鋅鋼。一般來說，該系統體積小、重量輕，能加快運動速度，縮短工作周期。這是焊機/自動焊機的最佳匹配。

若中頻點焊機采用數字中頻焊接控制器，可有效控制焊接質量。大大減少了焊接過程中的飛濺，提高了焊接質量，凈化了焊接環境?？膳鋻旌笝C和整體焊鉗。強大的焊接功能，提供焊接質量分析數據和監控。一體化模塊化設計，性能穩定，可靠性高，焊接控制系統故障率低。降低了電極壓力，大大提高了電極的使用壽命。采用三相平衡負載和中頻焊接技術，增設無電容補償柜。數字化中頻焊接節能30%以上，大大降低能源成本。精確控制焊接參數（1ms）可使多層鋼板/厚度變化優于鋼板/高強鋼板/鋁合金焊接。該焊接變壓器體積小、重量輕，能滿足機器人和一體化焊接夾具的應用。人機界面控制，人性化操作編程軟件，方便快捷。

選購要看品牌，買中頻點焊機也是一樣。一臺好品牌的中頻點焊機，總會讓您倍感安心。那么我們就知道哪個品牌的中頻點焊機，如何判斷哪個品牌的中頻點焊機是我們信任的品牌？

但問題來了，當我們想找到一個好的中頻點焊機品牌時，總是困惑不解，為什么會這樣，中頻點焊機民族品牌的未來在哪里。今天，力飛富升就來看看國內一些中頻點焊機品牌的發展現狀。

中頻點焊機的品牌現狀如下：

1、點焊機廣泛應用于制造業，但制造業的產品質量要求參差不齊，因此對點焊設備的技術要求也不均衡。也就是說，無論是高端中頻點焊機還是低端點焊機，都有市場和發展空間。因此，無論中頻點焊機有多好，都不能以其完美的品質和周到的售后服務占領國內全部市場。

2、與交流焊機相比，中頻點焊機的成本要高得多，很多低端行業選擇相對粗糙的交流焊機，也能達到目的。此時，如果點焊機找不到任何競爭力，更別說什么品牌了，與之無關的產品就失去了品牌價值。

3、除上述兩點外，僅在中頻點焊行業很難形成一種或幾種半壟斷的市場形態。競爭激烈，但主要領域各不相同。沒有一個集中的行業，要想有一個集中認可的中頻點焊機品牌似乎有點困難。中頻點焊機在汽車零部件制造業和家電五金制造業得到了廣泛的應用和知名度，但在工程重工業領域是稀缺的，而傳統的工頻交流焊機和電弧焊機仍能發揮重要作用。

4、事實上，在我國，許多中頻點焊機生產企業仍缺乏行業重點。為了增加企業利潤和市場覆蓋率，所有的產品都在生產，那些觸到邊緣的就不碰，他們要做什么。否則，在2020年新型冠狀病毒疫情下，我們可以看到有多少中頻點焊廠家能守住自己的底線。有多少如點焊機廠家都開始做面膜點焊機、面膜貼片機？這也是很多國內廠商無法自主打造民族品牌的主要原因。

5、一年做十件事，或者十年做一件事。專注往往是我們企業真正缺乏的品質。沒有專注，質量和品牌怎么來？如果點焊機品牌建設不是在一夜之間，更不是為了炒作和作弊。蘇納爾人認為，品牌是企業發展的態度，是企業人生存和發展的價值所在，是民族工業走向世界的必由之路！

沒有捷徑通向一切。中頻點焊機的品牌建設需要一步一步來，從產品的質量出發，從產品的售后服務開始，從企業發展的理念和態度出發，從我們身邊一點點做起。有長遠的目標，立竿見影的薪酬，有打造民族產品品牌的夢想，還有力飛富升與大家的努力！

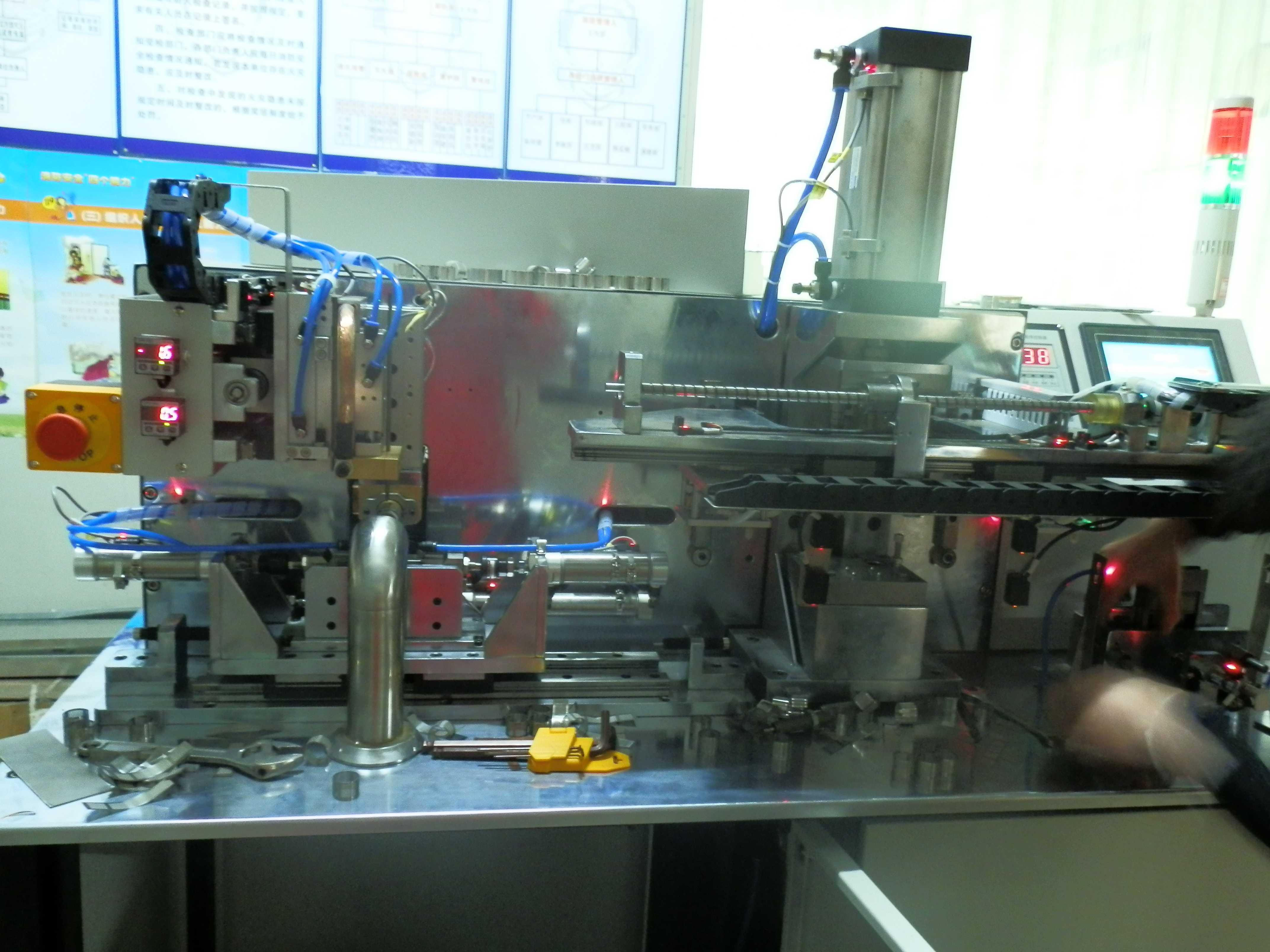

1.實現一次裝夾，自動焊接；
2.配備掃碼槍，焊接前掃描工件二維碼存儲工件信息；
3.配備米亞基電流監測儀，實時監測焊接電流并存儲；
4.配備壓力傳感器，實時監測焊接壓力并存儲；
5.配備激光位移傳感器，監測焊接前后產品的位移變化，進而確定產品熔接厚度；
6.配備電阻測試儀，工件焊接完成后可自動檢測焊點的電阻，該檢測值與設定標準電阻值進行比較，超限報警；
7.配備焊接電流、焊接壓力、焊接時間、焊接位移量的實時檢測和存儲，可實現一產品一識別二維碼一組焊接參數的對應，實現可追溯；

網站的成功改版，標志著我們在媒體宣傳方面提出了更高的要求，達到了更高的水平，為我們長遠的市場推廣奠定了良好的基礎

各大供應商及客戶也可以通過下面的二維碼得到更加詳細的信息：

收縮、裂紋和接頭延長是中頻點焊機點焊中常見的焊接缺陷。收縮和裂紋是主要的收縮缺陷。由于點焊焊接區域集中加熱，溫度梯度大，加熱和冷卻速度快，液態金屬被金屬塑性環和硬質金屬環包圍，受焊接區域金屬變形特性的影響。

因此，確定了熔核結晶過程的特殊性。當規范參數選擇不當以及其他外部條件發生變化時，容易出現收縮、開裂、接頭線伸長等缺陷。高溫合金點焊零件出現縮孔、裂紋、過燒、過熱、晶粒長大等缺陷，高溫合金焊縫熔核出現縮孔、裂紋。

1、縮孔：在沒有足夠壓力的快速冷卻過程中，當金屬液體積較大時，形成縮孔。這是高溫合金、鋁合金或厚板點焊和縫焊中常見的缺陷。熔核往往在壓力損失下結晶，極易產生縮孔。

在生產中，經常采用低功率檢測和X射線檢測的方法對縮孔進行檢測?？s孔在X射線底片上呈不規則的灰白色斑點。在低功率樣品上，可以觀察到不規則的粗糙表面孔，有時伴隨著裂紋或氣孔。

縮孔雖然減小了點焊接頭表面的受力面積，但對接頭的靜載強度影響不大，但對沖擊載荷和疲勞載荷有一定的影響，特別是出現裂紋時，影響更為明顯。因此，航空航天產品的每個焊接點允許有縮孔，且孔徑不大于熔核直徑的25%，一般零件不限于有縮孔數的焊點。

2、裂紋：點焊裂紋包括熔核內部裂紋、接頭線裂紋、熱影響區裂紋和表面裂紋等，熔核內部裂紋的形貌隨材料的不同而不同。對于我們的合金、鋁合金和鎂合金，它們大多是具有沿晶斷裂的熱裂紋。裂紋具有典型的熱裂紋形態，高溫合金熔核中存在裂紋。具有沿晶性。雖然晶間裂紋是由中頻點焊機焊接不規范引起的，甚至嚴重的裂紋會發展到表面。對于淬火傾向的合金鋼和12%鉻馬氏體不銹鋼等材料，容易形成網狀或分散的穿晶裂紋。

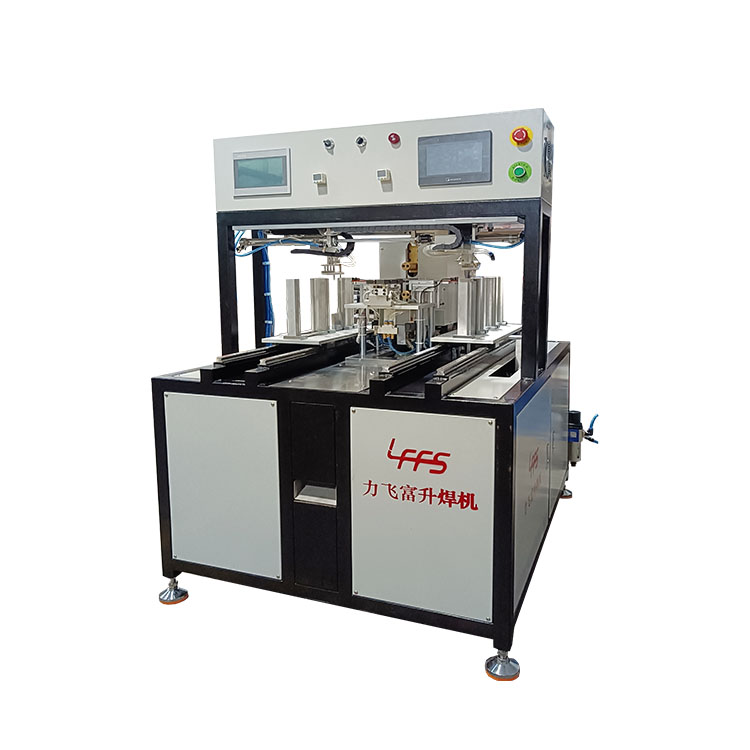

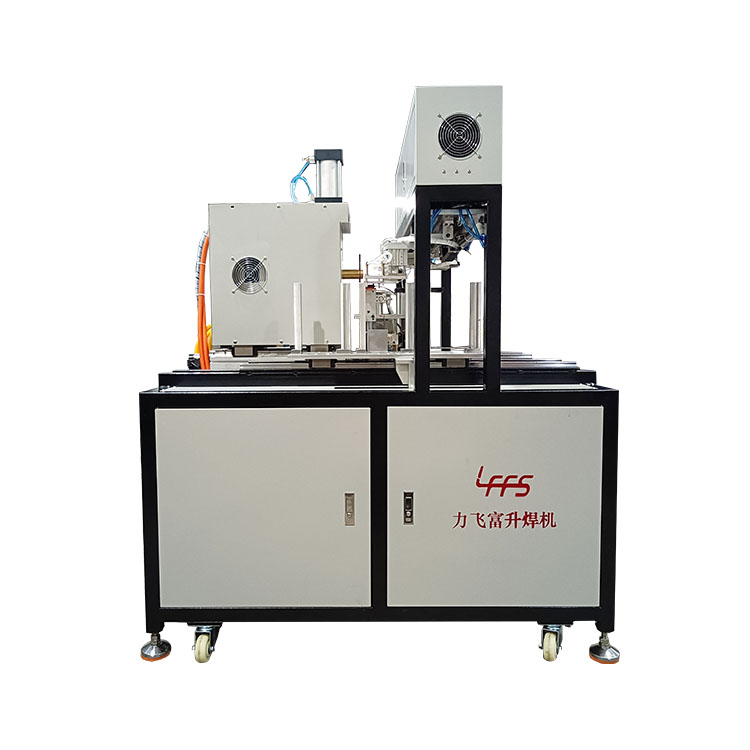

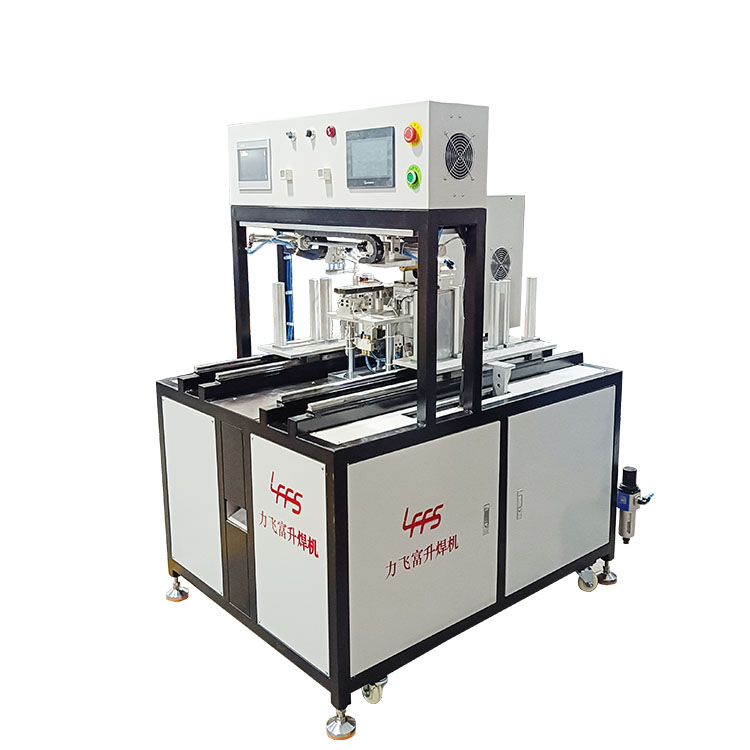

流水線式點焊機可以在線式全自動流水線作業，有效的減少工人放取物料工序。提供生產效率節省人工。搭載自動輸送流水線，可銜接前后工作站流水線自動化設備和自動流水線裝置，高強度鋁型材+鏈條式輸送結構，超重產品輸送無壓力。

1.力飛富升桌面型流水線式自動點焊機一體鑄造成型，結構強、運行穩定 ;

2.小身材，大行程、300的外形尺寸，實際運行可達380mm的行程；

3.在線式臺面機，在使用過程中傳感器能夠自動的感應到物料的狀態，并發出指令啟懂/停止設備

4.線體寬度可調，兩側接駁線可選裝，可支持側推定位、頂升定位方式。

5.可以根據客戶流水線作業情況進行設計，可直接將機臺放置流水線上，實現真正的無人化看管作業。

中頻點焊機的技術參數及配置

●焊接電流為直流，當二次繞組中有感應/具磁性的材料時，不會影響焊接。
●使用電設備的負載平衡：中頻點焊機采用三相電源對電網的波動及壓降的適應性更強。
●更為精確、快速的電流控制：與工頻系統相比能更多、更精確的分析參數。
●更快達至設定電流：中頻在調節焊接電流時可比傳統技術快20倍。
●過程更為可靠：大部分應用阻焊的金屬采用直流焊接效果會更好。
●減少操作成本，包括節省每點焊接能量及縮短焊接周期。
●節省能量：特別適用于焊接厚的工件和高傳導性的金屬。如鋁和所有鍍鋅鋼板等。

1.現場使用的，應設有防雨、防潮、防曬的機棚，并應裝設相應的消防器材。

點焊機引線不應太薄或太長。焊接過程中的電壓降不應超過初始電壓的5％。初始電壓不應偏離電源電壓的±10％。手套應與、圍裙和護目鏡一起佩戴，以防止火星飛出?；瑒硬考獫櫥己?，使用后應去除金屬飛濺。新焊機開始使用24小時后，每個部件的螺釘應擰緊一次。特別注意銅軟聯和電極之間的連接。電極棒和電極臂之間的氧化物應在使用后經常去除。確保良好的接觸。

使用點焊機時，如果交流接觸器連接不正確，則電網電壓過低。用戶應首先解決電源問題，并且可以正常使用電源。需要指出的是，如果新購買的焊機半個月內主要部件的質量存在問題，可以更換新焊機或更換主要部件。焊機主要部件保修一年，長期提供維修服務。在正常情況下，用戶通知工廠后，服務將在三到七天內到位。由于用戶原因造成的焊工損壞不在保修范圍內。耗材、耗材不在保修范圍內。

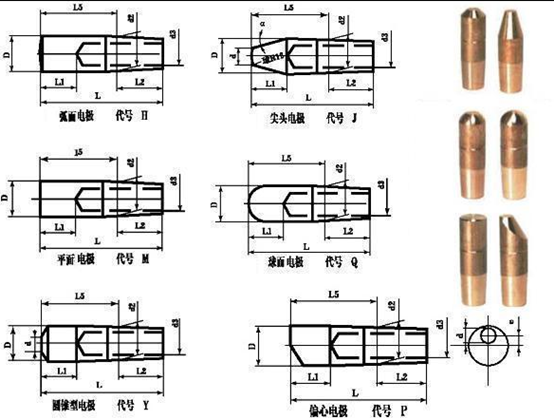

由于電極的接觸面積決定了電流密度，因此電極材料的電阻率和導熱率與熱量的產生和消散有關。因此，電極的形狀和材料對熔核的形成具有顯著影響。隨著電極頭變形和磨損，接觸面積增加并且焊點強度降低。工件表面上的氧化物、 Dirt、油和其他雜質會增加接觸電阻。過多的氧化層甚至會導致電流通過。由于電流密度過大，局部傳導會導致飛濺和表面燒壞。氧化物層的存在也影響各個焊點的加熱不均勻性，導致焊料質量的波動。因此，必須徹底清潔工件表面以確保接頭的質量。

　　一、焊接點沒有穿透，熔核沒有形成或形成不好的形成。

　　1、無滲漏，即點焊時，無“豆狀”熔核排列。這個缺陷是很危險的，它會極大地改變焊接強度。

　　2、對焊接參數進行調試。若校驗確認參數無問題，則需檢查主電源電路，如：電源是否充足，是否損壞焊接變壓器等。

　　二、自動點焊機數量過多。

　　1、檢查支架與機體的絕緣電阻是否不良，是否形成局部短路。

　　2、檢查觸點表面，如銅的撓性接縫，是否被嚴重氧化，觸點電阻的形成，會加重發熱。

　　3、檢查焊縫的厚度及負載的連續性是否符合要求，焊機是否過熱。

　　4、檢查進水壓力、水量和供水溫度是否適當，系統是否被污物所隔開，這些污物會由于冷卻不佳而導致電臂過熱。

　　三、焊接時產生的意外飛濺。

　　1、檢查電流是否過大或過低的壓力。

　　2、焊接工件的強度不足：焊接電流越來越小，而且焊接現象也不強。

　　2、在使用中頻點焊機時，觀察點焊的產品沒有炸火和燒黑的現象，如有，則需要對焊機進行調試。檢查冷卻水是否有堵塞現象，及時發現和清除水管中的水垢或阻塞物。

　　3、要求輸入點焊機的壓縮空氣清潔、干燥。壓縮空氣中過量的水分或腐蝕性物質會影響電磁閥和氣缸工作壽命甚至不能工作。過低的氣壓不能保證焊接質量，過高的氣壓會造成點焊機氣源處理部件損壞。檢查減速箱是否加注潤滑油，發現異常須按本減速機維護規范處理。

　　4、調整好適當參數(工作臺回轉速度)和正確轉向，啟動設備進行正常操作和作業。防灼傷：焊接操作時會有金屬飛濺，尤其是在工件不平整的情況下(尤其是大功率大工件焊接時)。因此操作人員應穿戴防護鏡，防止灼傷。

　　5、定期檢查電力配線的接線部分，入力側、出力側等端子，以及外部配線的接線部位，內部配線的接線部位的接線螺絲是否出現松動，如果出現破損、松動需要及時更換。需要定時的對油霧器加油，讓油面保持在要求的范圍內，并且需要放出空氣過濾器中的灰塵。

　　產生虛焊、掉焊的原因是點焊機電源、點焊機設備、操作工三個方面因素影響。電源從原線上分線接換從主電線拉線接電源，保證電源電壓的穩定。

　　機器設備點焊數調節。一般按點焊工作的上下材料厚度按規定正常點焊參數。工裝夾具因年久磨損和操作人不同，規格參差不齊，焊件連接孔大小不一，配合不良或本身生銹未擦拭干凈，導電性能不好。點焊機使用時間過長，維修過程中，一些配件與原機器組件不匹配，造成放電不穩定。點焊機預壓時間根據上電極下行壓緊工件的行程高度來設定，如果預壓時間不夠容易產生火花，工件表面有毛刺影響工件質量，操作工在生產過程中不能隨便調整參數。

　　點焊機操作工自檢頻率不夠。操作工圖快隨意調整點焊機參數。點焊方式為電阻焊，剛開機點焊時，因點焊機處于常溫狀態，電阻穩定。點焊一段時間后點焊機各接觸部位發熱，導致電阻加大，此時應增大電流。點焊機發生虛焊要通過這些方法解決。

　　1、需要對它的電機座和點焊機機體之間的電阻進行檢查，看看它是否能夠正常使用，然后看看是否有短路情況，如果有，一定要及時想辦法來排除故障才行。

　　2、需要對中頻點焊機的進水壓力、水溫以及水流量等等進行檢查，看看是否能夠符合相關標準要求，同時還要注意看相關的冷卻系統里有沒有污物阻塞情況，這樣能夠最大化的防止故障出現。

　　3、注意看中頻點焊機的銅軟聯和電極臂、電極桿和電極頭交接的地方是否有氧化比較嚴重的情況，如果有這樣的情況就一定要及時更換新的才行，不然，它的使用效果勢必會受到影響。

　　4、查中頻點焊機電極頭截面，看看是否有磨損過多、焊接厚度是否出現超支等等情況，因為出現這樣的情況會讓焊機過載，從而出現發熱情況，這樣一來勢必會影響到它的使用效果。要定期對點焊機進行檢查。

　　點焊機電極高的電導率和熱導率，以延長電極的使用壽命，改善焊件表面受熱狀況。高的高溫強度和硬度，具有良好的抗變形和抗磨損能力。

　　高溫下與焊件形成合金的傾向小，物理性能穩定，不易粘附。

　　材料成本低，加工方便，變形或磨損后便于更換。綜合性能考量。電極材料主要是銅和銅合金，或鎢、鉬等。在使用點焊機時電極應滿足相應的要求。

　　1、對接接頭：由兩種焊接面相對平行連接的接頭稱為對接接頭，是最廣泛使用的-種焊接接頭基本形式，從焊接力學角度來講也是比較理想的接頭形式，一般重要結構的焊接接頭大多采用對接接頭，對接接頭的坡口形式有:工形、V形、X形、岍、雙形。

　　2、角接接頭：由兩焊件端部構成30度、小于135°的夾角，以夾角連接的接頭形式稱為角接接頭，角接接頭坡口形式有:不開口坡形、形、單邊V形、形、形、角接接頭的承載能力差，常用于不重要的焊接結構中，角接接頭多應用箱型構件上。端接接頭是兩被焊工件重疊放置或兩被焊工件之間的夾角不大于30。在端部進行連接的接頭，這種接頭通常用于密封。

　　3、形接頭：由一焊件的端面與另一焊件表面構成直角或近似直角的接頭形式稱為形接頭，形接頭的應用僅次于對接接頭，尤為在船體結構中被廣泛的采用，形接頭的坡口形式有:形、單邊形、班、開坡口焊透的形接頭其強度可按對接接頭計算，特別適用于承受動載的結構。

　　4、搭接接頭：由兩焊件部分搭接構成的連接接頭形式為搭接接頭，搭接接頭的應力分布不均勻，疲勞強度低，是一種十分理想的接頭形式，搭接接頭根據結構形式和強度要求有不開坡口、槽焊、塞焊等形式。焊接接頭形式的選擇，一般取決于下列條件，設計要求、載荷性質、焊接質里要求，檢查條件、焊接應力與變形。點焊機的焊接工藝種類很多種，根據需求選擇適合的工藝。

　　1、節省能量。同使用低頻比較可減少電能的消耗，同等重量之變壓器可輸出更多能量，可方便地與大型自動焊鉗配套使用。適用于焊接厚的工件和高傳導性的金屬。如鋁和所有鍍鋅鋼板等。一般說來，體積小、重量輕的系統可加速移動，縮短工作周期，是焊接機器自動機械最好的配套方案。

　　2、在半自動裝置中一個中頻焊接變壓器可以取代許多低頻變壓器，減少二次回路并聯的情況。 如果一體式手動焊鉗因需要重量超過80至90公斤，也適合選配此種變壓器。改善功率因數，降低生產成本。在張開面積很大的二次回路中可減少干擾：焊接電流為直流，當二次繞組中有感應具磁性的材料時，不會影響焊接。

　　3、使供電設備的負載平衡。中頻逆變式點焊機采用三相電源并可儲存能量。?對電網的波動及壓降的適應性更強：能量有一部分被逆變器儲存再供給負載，取代了直接從電網給負載供電的方式。更為精確、快速的電流控制與低頻系統相比能更多、更準確的分析參數。

　　4、更快達至設定電流。中頻在調節焊接電流時可比傳統技術快20倍。過程更為可靠。大部分應用阻焊的金屬采用直流焊接效果會更好。中頻系統通常較傳統技術更為可靠，可以避免導致基于可控硅系統損壞的一些損害。減少操作成本，包括節省每點焊接能量及縮短焊接周期。點焊機設備被使用的比較廣泛。

　　中頻點焊機電極座部分與點焊機機體之間的絕緣電阻是否正常，是否短路。

　　檢查冷卻系統的進水壓力、水流量以及供水溫度能否適宜，同時檢查水路冷卻系統能否有污物阻塞。

　　檢查銅軟聯和電極臂，電極桿和電極頭交兵面能否氧化嚴重。

　　檢查電極頭截面能否因磨損添加過多，焊接厚度、負載接連率能否超支等，從而使焊機過載而發熱。點焊機出現過熱要及時解決。

　　平臺點焊機又叫多關節無痕點焊機，它將目前最為先進的微電腦單片機技術應用到控制系統，獨有的中文液晶顯示使操作者不用任何技能或經驗均可以輕松操作。

　　以前老式腳踏點焊機使用人員需手持工件用腳踏加力完成焊接，焊接時間、壓力難以一致，大工件還需多人操作，工作效率低下并且質量較差。

　　使用多關節無痕點焊機的操作人員只需將工件放置在焊接平臺上，隨意移動上電極至需要點焊的部位，輕輕按動開關，微電腦單片機就能準確地控制完成工作，氣動加壓操作人員非常輕松完成工作，大工件焊接僅需一人即可，焊接效率達到以往老式點焊機3倍以上。

　　同時被焊工件反面無痕，保證了外觀質量，省去了以往焊接后需要打磨、抹膩子再打磨等諸多工序，算下來使用設備一年帶來的經濟效益超過4-6萬元以上，極大的提高了經濟效益。點焊機的優勢是在不斷提高的。

　　焊接時應先調節電池自動點焊機電極桿的位置，使電極剛好壓到焊件時，電極臂保持互相平行。電流調節開關級數的選擇可按焊件厚度與材質而選定。通電后電源指示燈應亮，電極壓力大小可調整彈簧壓力螺母，改變其壓縮程度而獲得。

　　在完成調整后，電池自動點焊機可先接通冷卻水后再接通電源準備焊接。焊接過程的程序：焊件置于兩電極之間，踩下腳踏板，并使上電極與焊件接觸并加壓，在繼續壓下腳踏板時，電源觸頭開關接通，于是變壓器開始工作次級回路通電使焊件加熱。當焊接一定時間后松開腳踏板時電極上升，借彈簧的拉力先切斷電源而后恢復原狀，單點焊接過程即告結束。

　　焊件準備及裝配：鋼焊件焊前須清除一切臟物、油污、氧化皮及鐵銹，對熱軋鋼，最好把焊接處先經過酸洗、噴砂或用砂輪清除氧化皮。未經清理的焊件雖能進行點焊，但是嚴重地降低電極的使用壽命，同時降低點焊的生產效率和質量。對于有薄鍍層的中低碳鋼可以直接施焊。

　　點焊的工藝過程為開通冷卻水;將焊件表面清理干凈，裝配準確后，送入上、下電極之間，施加壓力，使其接觸良好;通電使兩工件接觸表面受熱，局部熔化，形成熔核;斷電后保持壓力，使熔核在壓力下冷卻凝固形成焊點;去除壓力，取出工件。焊接電流、電極壓力、通電時間及電極工作表面尺寸等點焊工藝參數對焊接質量有重大影響。

　　電池自動點焊機利用正負兩極在瞬間短路時產生的高溫電弧來熔化電焊條上的焊料和被焊材料，來達到使它們結合的目的。電焊機的結構十分簡單，說白了就是一個大功率的變壓器，將220V交流電變為低電壓，大電流的電源，可以是直流的也可以是交流的。電焊變壓器有自身的特點，就是具有電壓急劇下降的特性。要正確使用點焊機。

　　點焊機開機LCD無顯示。如果遇到這種情況，首先我們要行檢查一下是否給中頻點焊機進行通電了，如果確保通電了，但是還是沒有顯示，那就有可以是電源發生故障了，我們可以把電源線路檢查一下，看是不是有哪里短路了，或者是保險管燒毀，如果是這個問題的話，那只要更換同樣規格的保險管就行了。

　　開機點焊機有LCD顯示，但是焊接無反應。這種情況應該是中頻點焊機的充電保險管燒毀了，只要更換同樣規格的保險管應該就可以解決。要對點焊機進行維護保養，以便工作的順利進行。

　　點焊機恒定電壓模式可用于補償工件誤放和壓力不一致問題。

　　減少焊接時候的飛濺;非常適合圓形(不平)零件。

　　恒定電壓指的是讓輸出電流波動以保持設定電壓的功能。當工件表面不平坦，如交叉線路以及電阻變化顯著時，可使用恒定電壓，亦可用于極短縫焊小于1毫秒。

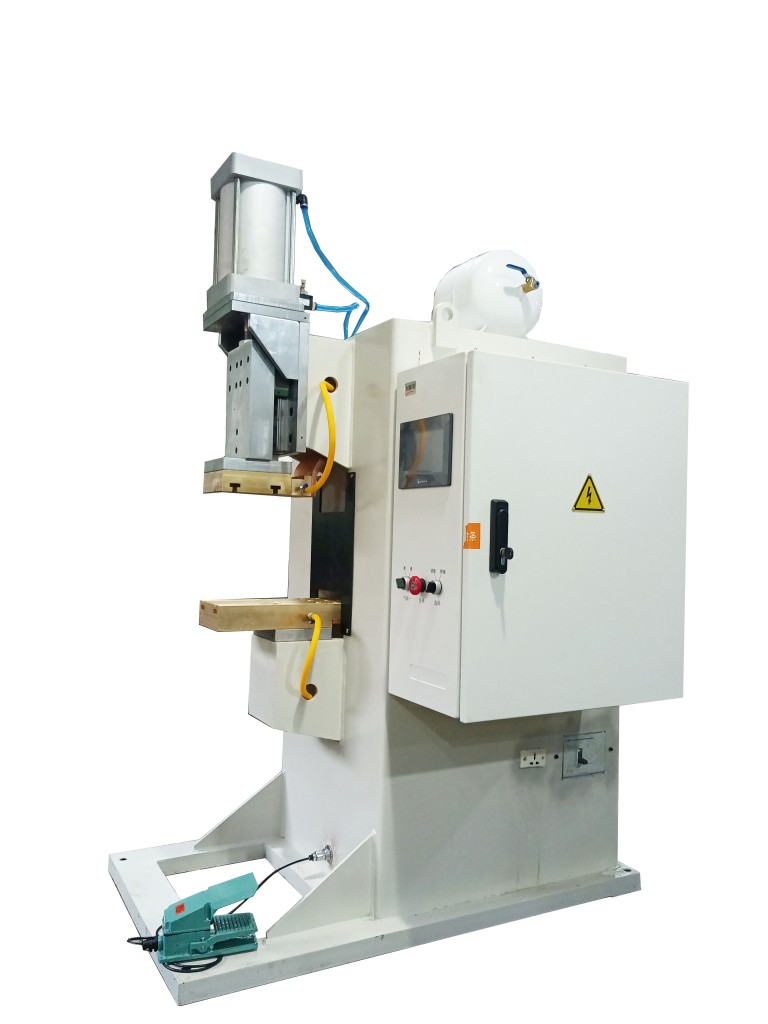

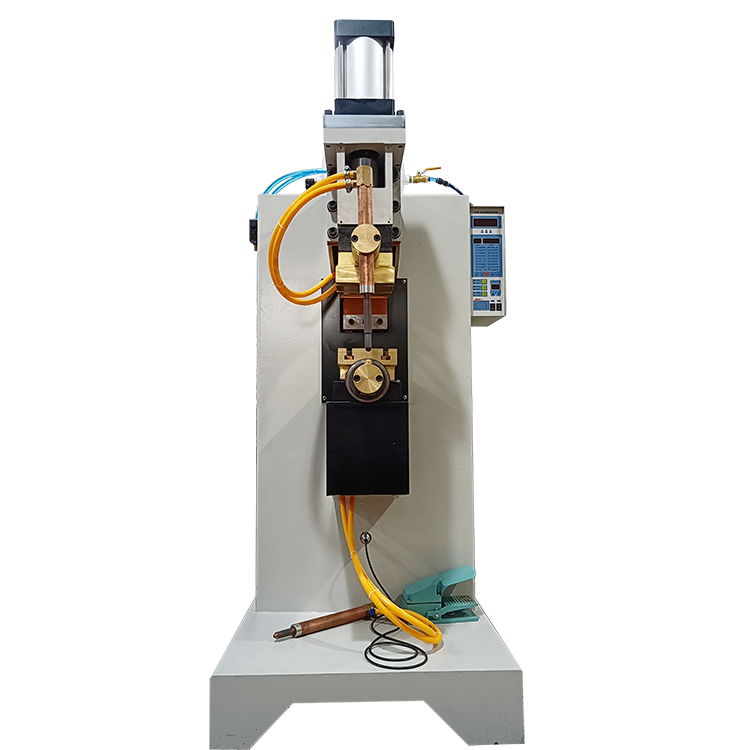

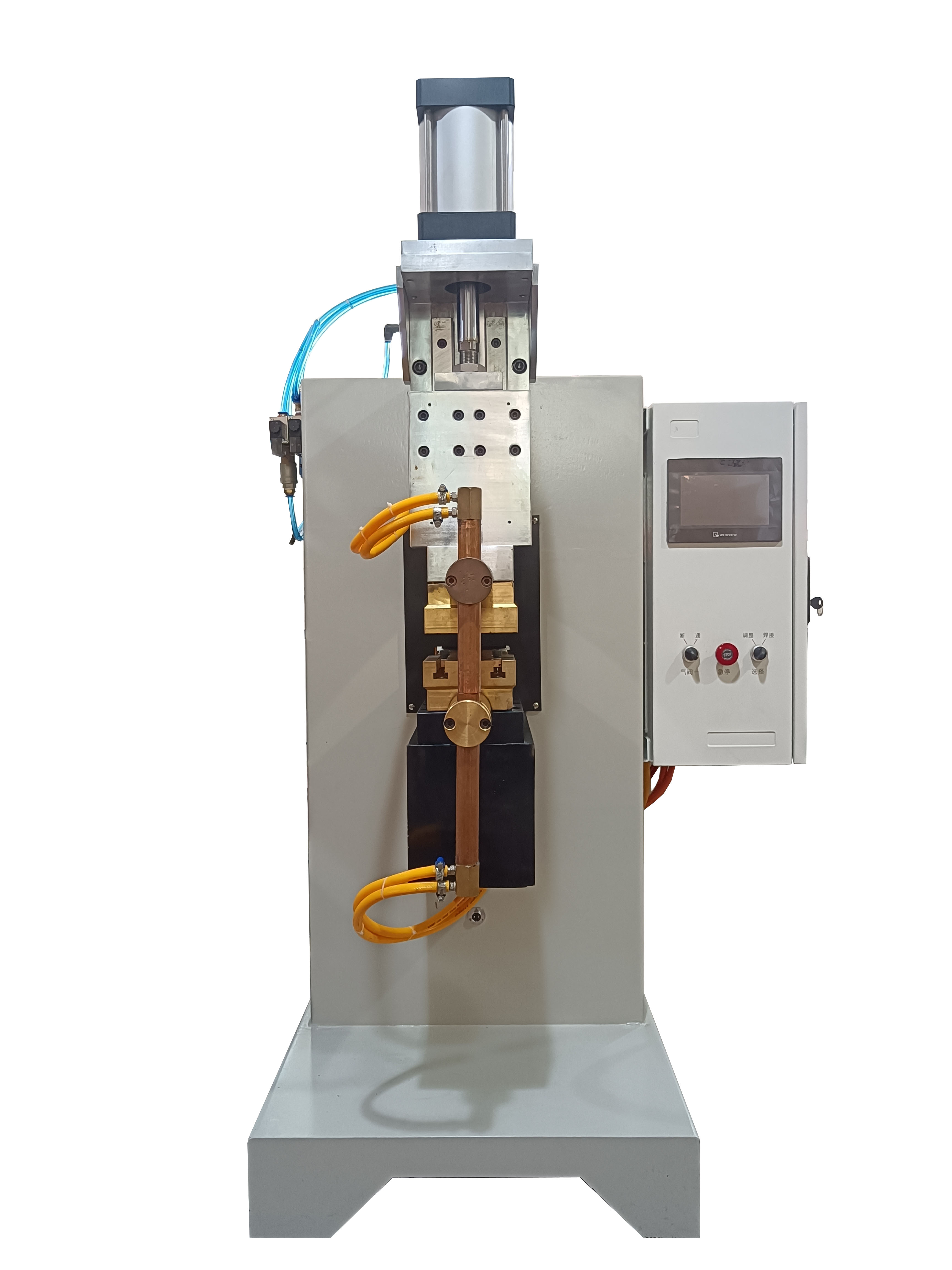

　　點焊機采用杠桿踏板式彈簧垂直加壓結構，主要操作簡易、靈活、反應快捷，適合各種形狀復雜的焊接場合，焊臂垂直運動可單點焊、排焊。主變壓器輸出電流大，功耗少，空載電流小。采用可控硅無觸點開關電路，關斷時間快，穩定可靠性強。

　　微電腦控制器，焊接電流穩定，反應速度快，故障率低，具有電流緩升功能，無火花飛濺。點焊頭及電極采用高強度鉻鋯銅材料，具有耐磨性高，抗高溫等特點，可降低用戶電極材料的使用成本。

　　點焊機廣泛用鐵藝品、日用五金、家具燈鉓，線網，板材、不銹鋼等材料的焊接。

　　由于電極的接觸面積決定著電流密度，電極材料的電阻率和導熱性關系著熱量的產生和散失，因此，電極的形狀和材料對熔核的形成有顯著影響。隨著電極端頭的變形和磨損，接觸面積增大，焊點強度將降低。工件表面的氧化物、污垢、油和其他雜志增大了接觸電阻。過厚的氧化物甚至會使電流不能通過。局部的導通，由于電流密度過大，則會產生飛濺和表面燒損。因此點焊機徹底清理工件表面是保證接頭的必要條件。

　　有電源指示，無焊接火花。能導致中頻點焊機出現這種情況的可能性比較多，焊接電流參數過小;焊針下端面與電池距離過大;焊接開關損壞;光電開關損壞，這些都有可能的原因。只要針對這些問題做個改動就可以了。

　　焊接時容易打火，甚至燒焦電池外殼?？赡苁且驗橹蓄l點焊機焊針壓力偏小;焊針下端面粘有異物;焊接材料不對;焊接電流過大;兩焊針高度不在同一水平面，同樣的，針對這些可能性做個檢查就可以知道問題所在了，然后再對癥下藥即可。

　　點焊機焊接前應調節好合理規范的焊接參數、焊接電流，電極電阻過大也會出現焊接不穩定，所以要清楚修理電極頭，把表面上的介質用銼刀磨掉，不可凹凸不平要磨的均勻即可。

　　靠焊縫邊緣的母材上的凹陷，我們可以利用目視檢查和宏觀金相檢驗。如果只是輕微的咬邊現象可使用機械方法修銼，使其平滑過渡，嚴重的過深的咬邊應進行補焊。

　　焊瘤是熔化金屬流淌到未熔化的母材上所形成的金屬堆積，我們可以利用目視檢查和宏觀金相檢驗?？衫苗P、銼、磨等手工或機械方法去除多余的堆積金屬。

　　氣孔是焊縫金屬表面或內部形成的孔穴，可以利用X射線探傷檢驗、金相檢驗、目視檢驗法。應當去除氣孔處的焊縫金屬然后在補焊。點焊機在焊接時要注意焊接不均勻的這些問題。

　　1、氣動式點焊機不斷結合先進交直流逆變技術改進創新。實現雙脈沖焊接，即預焊和續焊。預焊清除氧化層，消除雜物，減小火花;續焊保證焊點美觀牢固，無發黑，焊點大小均勻無毛刺，不影響產品外觀，敢與進口機效果娉美。

　　2、鋰電池組氣動式點焊機內微電腦長期高速掃描輸入電壓，電源一波動，便立即計算補償資料，改變焊接能量，使焊接不因電壓波動而出現虛焊或炸火現象，保證每次焊接效果一致，且焊接火花小，對電池的影響微乎其微，幾乎沒有。

　　3、由于氣動式點焊機采用微電腦單片機控制，電流調節細化，保證輸出電流穩定，并且焊接放電時間控制精確不受限制，每分鐘可以連續200多次焊接，并且焊接效果一致。各項參數微電腦化、采用LCD液晶顯示、鍵盤調節、準確、直觀、方便。

　　4、焊針間距、壓力獨立可調，適合精細原件的焊接、對位準確，成品率高。由于氣動式點焊機大部分使用進口組件，確保故障率低，且機器結構設計合理，維修只需更換一電路集成主板，普通技工即可進行更換。

　　點焊機出現火花可能是焊接物體的表面不干凈，沒有進行清理或者沒有清理干凈。在使用點焊機時，要注意到對點焊機工作件的清潔，這樣焊接會更好。

　　也有可能是因為點焊機與焊接物品接觸面上的壓強分布不均勻，導致局部電流密度過高，從而導致了焊接物的早期熔化，而導致了飛濺情況的產生。

　　那么如何防止點焊前期產生大火花呢?

　　我們需要加強點焊機的清理，每次在使用前后都對點焊機工作臺和焊接物進行清洗，保證焊接物的整潔干凈。

　　在焊接過程中要注意到預壓，如果可以的話，推薦使用增加預熱電流來減慢加熱的速度。要定期點焊機檢查維護。

　　1、注意濕度：如果點焊機在潮濕環境中應用，空氣潮濕度過高會導致設備內部元件生銹，在應用的時候，會出現觸電現象，輕則導致設備性能受到影響，重則威脅到焊工的生命安全。對此，點焊機廠家提醒，點焊機要在干燥環境中使用，如此設備才能在應用中發揮最佳的焊接效果。

　　2、注意溫度：除了要注意環境中的濕度要求，還要注意環境溫度。如果溫度過高，對設備也會造成影響。因為設備本身運行會產生高溫，加上外界高溫影響，高溫會導致設備元件因高溫而燒壞，如此設備性能被影響。只有讓點焊機在合適的環境中使用，才能將點焊機優良的性能全部發揮出來。

　　電阻R及波及R的要素：觸碰電阻存在的時光是短暫，通常存在于焊接初期，由兩方面緣故造成：工件以及電極表面有高電阻系數的氧化物或臟物資層，會使電流受到較大阻擋。過厚的氧化物以及臟物資層甚而會使電流無法導通。在表面格外明凈的前提下，由于表面的細觀不平度，使工件只能在毛糙表面的片面造成觸碰點。在觸碰點處造成電流線的收攏。由于電流通路的減少而增添了觸碰處的電阻。

　　電極與工件間的電阻Rew與Rc以及Rw相對于，由于銅合金的電阻率以及硬度通常比工件低，因而太小，對熔核造成的波及更小，咱們較少研究它的波及。

　　焊接電流的波及：電流對產熱的波及比電阻以及時光二者都大。因而，在焊接過程中，它是一個肯定嚴格管制的參數。導致電流轉變的重點緣故是電網電壓振動以及交流焊機次級回路阻抗轉變。阻抗轉變是因為回路的幾何形式轉變或因在次級回路中引入差異量的磁性金屬。關于直流焊機，次級回路阻抗轉變，對電流無顯然波及。

　　焊接時光的波及：為了包管熔核尺寸以及焊點強度，焊接時光與焊接電流在肯定界線內能夠彼此增補。為了取得肯定強度的焊點，能夠采用大電流以及短時光，也可采用小電流以及長久間。采用硬規范仍然軟規范，取決于金屬的功能、厚度以及所用焊機的功率。關于差異功能以及厚度的金屬所需的電流以及時光，都有一個高低限，運用時以此為準。

　　電極壓力的波及：電極壓力對兩電極間總電阻R有顯然的波及，跟著電極壓力的增大，R顯赫減小，而焊接電流增大的幅度卻不大，無法波及因R減小導致的產熱節減。因而，焊點強度總跟著焊接壓力增大而減小。處理的方式是在增大焊接壓力的同時，增大焊接電流。

　　電極形式及原料功能的波及：由于電極的觸碰面積決策著電流密度，電極原料的電阻率以及導熱性關系著熱量的發生以及散失，因而，電極的形式以及原料對熔核的造成有顯赫波及。跟著電極端頭的變形以及磨損，觸碰面積增大，焊點強度將下降。

　　工件表面情況的波及：工件表面的氧化物、污垢、油以及其余雜質增大了觸碰電阻。過厚的氧化物層甚而會使電流無法經過。片面的導通，由于電流密度過大，則會發生飛濺以及表面燒損。氧化物層的存在還會波及各個焊點加熱的不平均性，導致焊接品質振動。因而完全整理工件表面是包管取得優質籌商的必要前提。點焊機對電池極耳的生產工藝有很大的作用。

　　1、焊接前需對工件表面進行清潔，如果表面有氧化層、鐵銹及油污，會導致焊接質量不合格，應對焊件經過酸洗、噴砂或使用砂輪清除氧化膜，未經酸洗的工件不建議進行焊接工作。

　　2、在電機電器維修中遇到銅線、銅排等特殊的器件，部位不能用明火焊接(氣焊)時，可用電焊機低電壓，電流經調整后通過碳棒接到焊接部位上，可用銀焊片或碳銅、錫焊等加助劑進行焊接，也可使銅線自身焊接。

　　3、在電機維修換線圈時，可用氣動點焊機的低電壓大電流進行定轉子線圈的烘干、排潮，以替代烘干箱。

　　4、點焊機使用過程中要留意下設備的情況，正常使用時設備會發出穩定的排氣、下壓、放電的聲音，機器出現運行緩慢、遲鈍、異常聲音，應切斷電源進行變頻點焊機的排查。

　　1、電池焊接過程中的主要注意問題，因為普通的電池點焊機焊接電源采用的是電容儲能式焊接電源，它的特點是電流上升速度快，但是沒有辦法控制它的最大電流輸出，沒有辦法控制它的輸出時間，所以精度不高。電池點焊機，采用的是晶體管焊接電源，它在電容儲能式焊接電源的基礎上，增加了MOSFET開關，頻率可以做到二百萬赫茲，這樣可以有效地控制電容的充電與放電，可以控制電池點焊機在放電的過程中的輸出波形。

　　2、電池點焊機在電池焊接過程中會產生霍爾效應，電流在流經平行電極的過程中，由正極流經負極，在正極堆積的能量更多，會產生一個焊點大，一個焊點小的特點。為了克服這個效應，針對電池的焊接，開發了新型的正反波極性切換性晶體管式焊接電源，首先輸出一個正波，然后再輸出一個反波。具有交流電的效果，但是頻率在二百萬赫茲，所以控制精度遠遠高于交流電源。可以有效地克服極性效應，使左右兩個焊點達到平衡。點焊機的技術在不斷的發展。

　　點焊機又叫碰焊機，一般指電阻焊機。根據電源分為交流點焊機、中頻點焊機、儲能點焊機、單/三相次級整流點焊機。

　　一般來說，交流點焊機適用于低碳鋼，焊接厚度最小的在2+2左右，最大可達6+6。

　　中頻點焊機是現在的主流，因其節能省電效率高深受廣大汽企的青睞，再加上其焊接銅鋁和厚工件的突出優勢，大規模的更換中頻焊機已經成為趨勢。

　　儲能點焊機主要適用于薄板焊接，且對于外觀要求高的生產，多用于焊接電器、表帶、首飾、不銹鋼餐具及各類五金制品，焊接效果是點焊機中最好的，焊點不發黑，焊點美觀。點焊機的適用范圍很廣泛哦!

　　1、五金、家電、汽車、油箱等制造型行業

　　首選氣動交流縫焊機，采用內部強制冷卻，增強了導電軸的冷卻效果，可通過單脈沖、多脈沖信號、周波、時間、電壓、電流、程序，各項控制方法。

　　2、化工原料行業、藥品行業、樹脂行業、石油行業

　　推薦保護籠生產線，空心帶筋鍍鋅方管與空心帶筋鍍鋅方管焊接出來的保護籠是一種新型的用于化學液體包裝行業的新型外保護裝置，主要起到化學液體塑料包裝運輸保護、吊裝、承載的作用。

　　3、汽車配件之安全氣囊

　　推薦安全氣囊專用點焊機，改點焊機根據客戶提供的工件特性，借鑒UN-100KVA氣動交流對焊機對點凸焊機的特點綜合設計而成，焊接安全氣囊，要求焊接牢固并滿足破壞性實驗要求，整體性能穩定，囊體外形不變，工作時將焊接工件放置到夾具上，連接端進行壓緊定位，傳感器檢測啟動，18B控制器夾具自動旋轉(或手動旋轉手輪)移動焊點位置，自動完成焊接。

　　4、金屬網片、貨架、護欄網、寵物籠子

　　首選氣動交流龍門排焊機，以往人工擺料手動焊接，對于焊接網狀產品不僅費時費力，而且產量低，焊接位置不精準且不均勻，而排焊機每次焊接一排，產量可觀，可儲存15種不同的焊接規范，規范內的焊接程序均可獨立調整，非常方便的實現單個多個電極焊接參數的獨立調整。

　　5、有色金屬管、棒、板、型材之類或異種金屬

　　確定焊件的材料是管、棒、板、型材之類或異種金屬，應選用閃光對焊機，它是將對焊的工件通過氣液控制，緩慢推動將焊接處表面的氧化和凸起不平處閃光去掉后讓焊接的工件端面熱塑化，再快速加一項鍛力使焊接兩端面滲透熔接。

　　6、鋼筋桁架、鍍鋅板、鐵板、鋼模板

　　可選擇鋼筋桁架樓承板生產線，由輸送輥道、電阻焊機(含冷卻系統)、控制系統等組成，單排多點的焊接原理、焊縫速度快，可達到5m/min。

　　7、不銹鋼、黃銅鋁合金、合金銅、表帶、電器、稀有金屬、不銹鋼餐具等

　　首選DTR系列之電容儲能式點凸焊機，PLC控制核心，有效控制沖放電過程，可分別調節預壓、放電、鍛壓、維持、休止的時間及充電電壓值，規范調整十分方便，逐次逼近型12位ADC(模擬/數字轉換)采樣速率最大100KSPS以保證充電電壓的精度保持在±0.5V，特別設計的專用控制電路具備了移相觸發充電、放電電流檢測和換向放電等功能，使電容儲能點焊機避免了限流電阻發熱引起的能消耗，同時也避免阻焊變壓器的磁化。

　　8、碳鋼、不銹鋼、高碳鋼、黃銅、鋁合金、純銅、碳鋼等

　　首選壓縮機行業專用焊機，中頻點焊機焊接控制器采用多個微控制器組成，直讀式操作系統，易于操作，可儲存焊接參數，除基本常用功能外，更設有焊點計數、焊點設定和自動診斷功能，便于管理。點焊機的應用范圍很廣泛。

　　在機電設備維修時，往往遇到舊設備的螺絲擰不動，這時氣動點焊機就能幫上大忙。將點焊機的電流調成最大，電壓調到最低，用氣動點焊機地線接外殼，用電焊鉗子挾住一塊碳精棒接要擰的螺絲上。通電幾分鐘到螺絲發熱發紅即停機趁熱滴上點機油或者其他油，待螺絲涼透后一擰即掉。

　　在電機電器維修中遇到銅線、銅排等特殊的部件，部位不能用明火焊接(氣焊)時，可用點焊機低電壓，電流經調整后通過碳棒接到焊接部位上，可用銀焊片或磷銅、焊錫等加助劑進行焊接，也可使銅線自身焊接。

　　在電機維修換線圈時，可氣動點焊機的低電壓大電流進行定轉子線圈的烘干、排潮，以替代烘干箱。使用點焊機要注意這些問題。

　　1、調節電極桿的位置，使電極剛好壓到焊件時，電極臂保持互相平行。按焊件厚度與材質選定電流調節開關級數。

　　2、接通冷卻水后再接通電源準備焊接，焊件置于兩電極之間，踩下腳踏板，并使上電極與焊件接觸并加壓，在繼續壓下腳踏板時，電源觸頭開關接通，于是變壓器開始工作次級回路通電使焊件加熱。

　　3、鋼焊件焊前須清除一切臟物、油污、氧化皮及鐵銹，對熱軋鋼，最好把焊接處先經過酸洗、噴砂或用砂輪清除氧化皮。使用點焊機時一定要注意標準順序哦!

　　手提式移動點焊機采用模塊化設計，焊接變壓器、焊鉗及加壓氣缸等與機體集合于一體，結構緊湊，高效節能，安全可靠，焊機配置有三自由度旋轉裝置，加上懸掛行架配置的三自由度移動裝置，實現全方位焊接，操作輕便靈活。焊機也可固定后作為固定式點焊機使用。

　　手提式移動點焊機的工作條件：

　　1、冷卻水源：冷卻水源壓力0.2～0.3?MPa，流量應滿足焊機技術要求，水質符合工業用水?標準，進水溫度5～30℃。

　　2、壓縮空氣：氣源壓力0.8?MPa，流量應滿足焊機技術要求。

　　3、電源：380V交流電源，品質要求：電壓380V±10%，頻率：50Hz±2%。

　　4、接地裝置，在焊機附近有良好的，獨立于電源的接地裝置。

　　手提式移動點焊機主要由焊接變壓器、焊鉗、加壓氣缸及電阻焊控制器等組成。根據焊接面及焊機使用工況的不同，焊鉗具有多種結構形式。

　　懸掛式點焊機是電阻焊機里面種，其有兩種結構，一體式和分體式，主要是焊接一些固定點焊機不便和較大較重的工件，原理是工件不動，焊鉗移動的方式。多用于機車車輛、汽車制造、家用電器、箱體柜體等行業大型不方便移動的金屬零件。

　　一體式懸掛點焊機由焊鉗、變壓器、水冷系統、氣動加壓系統、懸掛裝置等部分組成，按照焊臂動作分為兩種，X型鉗和C型鉗。X型一體式懸掛焊機。

　　X型鉗工作時動作像剪刀一樣，張開、閉合。適合用于尺寸大和焊接位喉深大的工件，一般長度有330mm、420mm、500mm、600mm和1200mm的特殊尺寸，還可定制。

　　C型鉗靜止時焊臂似L狀，另一焊臂垂直于L型焊臂的短邊，兩條焊臂構成的包圍圈在沒有閉合時像字母“C”因此而得名，適用于一些工件大喉深不大對要求速度高行業。懸掛式點焊機優勢很多，被應用的領域也很廣泛。

　　1、設備重量

　　工頻交流焊機的變壓器鐵心較大，同樣功率條件下，工頻交流焊機比較笨重，而逆變直流電阻點焊機變壓器體積小輸出能量大，設備輕巧，移動方便。

　　2、焊接速度

　　工頻交流焊機由于電流交流的影響，加熱時間較長。逆變電阻焊機為直流輸出，加熱集中，焊接時間縮短。

　　3、焊接質量

　　工頻交流焊機的調節周期較長，對50Hz的電網，焊接時間調節分辨率為20ms。 逆變直流點焊機時間調節分辨率可達0.25ms(4kHz逆變頻率)，控制精度高。逆變焊機的反饋控制的響應速度明顯加快，輸出穩定性好。

　　工頻交流焊機由于電流過零的影響，熱效率低，用晶閘管調節電流，當電流百分比偏小時，過零時間長，影響更大;逆變直流點焊機輸出電流為脈動直流，在回路電感的作用下為連續直流輸出，熱效率高，焊接熱輸入穩定。

　　4、節能效果

　　工頻交流點焊機工作在50Hz，變壓器損耗大，焊機功率因素低，回路損耗大。逆變焊機變壓器工作在較高的頻率(1-4kHz)，損耗很小，直流輸出改善功率因素，節能效果明顯。不同電焊機具有不同的功能。

　　如果在點焊的前期發現出現飛濺現象了，可能是焊接物體的表面不干凈，沒有進行清理或者沒有清理干凈。在使用點焊機時，要注意到對點焊機工作件的清潔，這樣焊接會更好。也有可能是因為點焊機與焊接物品接觸面上的壓強分布不均勻，導致局部電流密度過高，從而導致了焊接物的早期熔化，而導致了飛濺情況的產生。

　　1、如何防止點焊前期產生飛濺呢?

　　我們需要加強點焊機的清理，每次在使用前后都對點焊機工作臺和焊接物進行清洗，保證焊接物的整潔干凈。

　　在焊接過程中要注意到預壓，如果可以的話，推薦使用增加預熱電流來減慢加熱的速度。

　　2、如果是在點焊后期產生了飛濺，那又是什么原因導致的呢?

　　這可能是因為點焊時壓力太大，超過了電極壓力的范圍內，導致塑性環沖破，造成了飛濺，我們可以采用縮短通電時間和減小電流的方法來防止飛濺。為了保證點焊機能夠比較好的工作，我們需要對點焊機進行維護和保養。

　　1、在運用點焊機時，一般開通冷卻水將焊件外表清理干凈，工件安裝精確后，送入上、下電極之間，施加壓力;通電使兩工件接觸外表受熱，部分熔化，構成熔核。斷電后堅持壓力，使熔核在壓力下冷卻凝固構成焊點;去掉壓力，取出工件。焊接電流、電極壓力、通電時刻及電極作業外表尺寸等點焊技術參數對焊接質量都有重大影響。

　　2、在點焊機身的箱體內，一些電器元件帶有較高的電壓，所以選用護板、門、蓋將其遮攔;既防止形成人體觸電，又維護電器元件、線路免于感染塵埃。箱體的門或蓋應裝設門開關，串接于焊機的操控回路，起到聯鎖維護作用。機身近地處，應作牢靠的接地維護。

　　3、點焊機的裝置，應根據出廠特色，準確調整機身施焊部位與地上的間隔，由于點焊機工作中，要求焊工常常送、取焊件，恰當的焊接方位，能夠提高焊工的生產效率。為便于安全操縱設備，在焊機的鄰近應裝設安全型切斷開關或恰當容量的供電斷路器，假如要對設備進行調整或修理，應先切斷電源，否則會形成嚴重的事故。所以，在使用點焊機時一定要注意。
